He pasado 9 años en el Perú y siempre he visto problemas con muros de apoyo en los Andes que no funcionan porque la montaña es "más fuerte" que el muro y siguen huaicos. También he visto que han instalado piedras en rejas en forma de escaleras y jamás funcionó. Ni sabía yo como sería la solución del problema.

Solo hoy el 21 de octubre 2021 veo la solución como construyen muros de apoyo en Suiza: Les mando 3 ejemplos de muros INCLINADOS de apoyo en fotos de un libro de tráfico suizo para aprender la teoría de manejar carros: se pone las piedras de manera INCLINADA:

Alpes de Suiza, muro de apoyo inclinado
                        01
Alpes de Suiza, muro de apoyo inclinado 01 [1]

Como se ve se pone las piedras y roques de manera INCLINADA uno encima del otro para neutralizar la energía de la montaña.

Hay más ejemplos:

Alpes de Suiza, muro de apoyo inclinado
                        02
Alpes de Suiza, muro de apoyo inclinado 02 [2]

Alpes de Suiza, muro de apoyo inclinado
                        03
 Alpes de Suiza, muro de apoyo inclinado 03 [3]

Aquí veo más ejemplos de muros de apoyo inclinados en el Internet:

Vídeo de un tren pasando un muro de apoyo inclinado (título: 99 597 an der Stützmauer bei Schmalzgrube)
https://www.youtube.com/watch?v=LlW6Tf2f1p4
Un tren pasa un muro protector
                          INCLINADO
Un tren pasa un muro protector INCLINADO [4]

Muro de apoyo inclinado en Suiza en Tiefencastel en el cantón de Grisones: había un accidente allá en la noche:
https://www.gr.ch/DE/institutionen/verwaltung/djsg/kapo/aktuelles/medien/2019/Seiten/201904012.aspx
Cantón de Grisones (Suiza): Muro de apoyo
                          inclinado en Tiefencastel, foto de 2019
Cantón de Grisones (Suiza): Muro de apoyo inclinado en Tiefencastel, foto de 2019 [5]

Aquí hay otro muro de apoyo inclinado en el cantón de Grisones en la localidad de Lavin:
https://www.gr.ch/DE/institutionen/verwaltung/diem/tba/aktuelles/Seiten/Gestaltung-von-Stuetzmauern.aspx

Cantón de
                          Grisones en Suiza: muro de apoyo inclinado en
                          Lavin

Cantón de Grisones en Suiza: muro de apoyo inclinado en Lavin [6]

Otro muro de apoyo inclinado hay aquí del Paso de Furka (Furkapass - Suiza):
https://www.alamy.com/schweiz-kanton-wallis-alpen-gebirge-berge-furkapass-pass-gebirgspass-passstrae-alpenstrasse-image177812218.html

Suiza: un muro de
                          apoyo inclinado en la ruta del Paso de Furka
Suiza: un muro de apoyo inclinado en la ruta del Paso de Furka [7]

También las curvas artificiales de la pista de un paso tienen muros inclinados: Aquí la pista antigua al Paso di San Gottardo:
https://www.alamy.com/die-st-gotthard-pastrasse-ist-die-schnellste-verbindung-von-der-schweiz-nach-italien-hier-der-blick-auf-die-ganz-alte-strasse-die-noch-mit-kopfste-image354495554.html
Suiza: muro de apoyo inclinado en la ruta
                          antigua del Paso de San Gotardo
Suiza: muro de apoyo inclinado en la ruta antigua del Paso de San Gotardo [8]


Muro seco inclinado en un pendiente

Otra página web muestra la construcción de un muro de apoyo inclinado sin mortero (muro seco como los Incas, para pequeños animales) en el Bosque Negro en Alemania: Se ve otra vez: Se pone las piedras / roques de manera INCLINADA para neutralizar la energía de la montaña:
https://www.schwarzwaelder-bote.de/inhalt.schiltach-strasse-und-radweg-sind-wieder-frei.3c540761-c212-4fba-801b-99051fa4d0bc.html
Selva Negra (Alemania): muro de apoyo
                          inclinado sin mortero cerca de Schiltach
Selva Negra (Alemania): muro de apoyo inclinado sin mortero cerca de Schiltach [9]

O se construye un muro de concreto con clavos largos también
aqui en la localidad de Broc en el cantón de Friburgo en Suiza:
https://www.felstechnik.ch/felssplitter/engineering/sicherer-strassenausbau/

Muro de apoyo
                          inclinado con clavos, plan de Gasser
                          Felstechnik
Muro de apoyo inclinado con clavos, plan de Gasser Felstechnik [10]

Muro de
                        apoyo inclinado con clavos, plan y en realidad,
                        Gasser Felstechnik
Muro de apoyo inclinado con clavos, plan y en realidad, Gasser Felstechnik [11]

El principio es siempre lo mismo con un pendiente: el muro debe ser INCLINADO para neutralizar la fuerza de la montaña.

Cada dique tiene sus "muros" inclinados.
de: https://es.wikipedia.org/wiki/Dique
Dique con muros inclinados, esquema
Dique con muros inclinados, esquema [12]

Y cada muro protector de apoyo es como un dique para parar una montaña y debe ser inclinada.

Para apoyar una calle se pone también un muro de concreto - pero INCLINADO:
Ejemplo en Uznach (Suiza): https://www.truempi-ag.ch/b/1051/77/sanierung-stuetzmauer-ernetschwilerstrasse-uznach

Uznach (Suiza): muro de apoyo inclinado

Uznach (Suiza): muro de apoyo inclinado [13]

Como se sabe el malecón de Trujillo fue destruido ¿por qué?
Fotos de 2010: http://www.am-sur.com/am-sur/peru/Trujillo/Tru-Buenos-Aires-playa-y-malecon-destruido-y-proteccion-falta-ESP.html

Trujillo
                        (Perú) 2010: el malecón destruido porque los
                        elementos fueron puestos de manera vertical con
                        ángulo recto
Trujillo (Perú) 2010: el malecón destruido porque los elementos fueron puestos de manera vertical con ángulo recto [14]

Porque sus muros no fueron inclinados pero fueron casi verticales con casi un ángulo recto y así el agua destruye la construcción. Con una construcción inclinada como un dique no hubiera pasado eso. Naturalmente no se debería robar la playa de un mar Pacífico para ganar una cuadra de terrenos... deben destruir las casas y reinstalar la playa.

Ahora sepan el truco del muro inclinado y espero que no hay huaicos más en los Andes. Vale para todos los países latinos Ecuador, Colombia, Bolivia, Chile, Venezuela etc. Pueden comunicar este e-mail a todos sus colegas en los países con montañas.

Lamentablemente los responsables que solo leen la Biblia no ven NADA que fantasías y la realidad y mejoramientos no ven. Madre Tierra ve.


Adición 1: La construcción de un muro seco inclinado de apr. 1,2m de altura
de: Werner Natursteine in Amstetten (Alemania): https://www.werner-natursteine.com/nützliches/verarbeitungsanleitungen/kleine-stützmauer-trockenmauer/

Traducción:

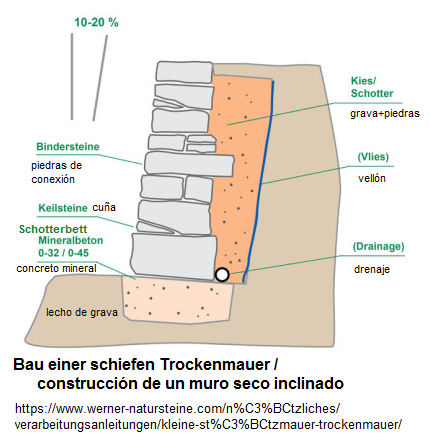

Bau einer schiefen Trockenmauer - Schema
Bau einer schiefen Trockenmauer - Schema [15]


Paso 1: Cortar el pendiente

Bau einer
                      schiefen Trockenmauer Schritt 1: Der Hang muss
                      angeschnitten werden
Construcción de un muro seco paso 1: Se debe cortar la pendiente [16]

Primero, la colina o la pendiente deben ser cortadas. La corte debe ser un poco oblicuo según la inclinación del futuro muro (10-20%). ¡Ver! Almacene alrededor de un cuarto de la Tierra para dar forma a la parte superior de la pendiente cuando el muro está terminado. Incluso se pueden usar piedras excavadas más tarde para el relleno de atrás.


Paso 2: Se instala el fundamento inclinado y el vellón

Bau einer schiefen Trockenmauer
                      Schritt 2: Man installiert das schiefe Fundament
                      und das Vlies
Construcción de un muro seco inclinado paso 2: se instala el fundamento inclinado [17]

Hasta una altura de aproximadamente 1,20 metros, un fundamento de grava comprimido (en concreto mineral) es bastante fuerte.
Para el fundamento, se excava el suelo más o menos 30cm y se llena la cavedad con grava en concreto mineral. Lo mejor es grava con una granulación de 0-32 o 0-45 y después sigue la comprimación con un vibrador.
El ancho del fundamento derbería ser algunos centímetros más que el murmo mismo a los dos lados para instalar la primera fila de piedras regularmente y equilibrada. El ancho del muro debe ser más o menos un tercio de la altura del muro entonces sale con una altura de 1,20 metros un ancho de 40cm. Muros de apoyo son construidos con una inclinación de 10 a 15% contra la pendiente. Entonces el fundamento debe ser inclinado.

Paso 3: Se pone un vellón, después la fila primera de piedras, el drenaje, y la primera grava de atrás

Construcción de un muro seco inclinado paso
                      3: Se pone el vellón, después la primera fila de
                      piedras, el drenaje, y la primera grava de atráss
Construcción de un muro seco inclinado paso 3: Se pone el vellón, después la primera fila de piedras, el drenaje, y la primera grava de atrás [18]

En la primera fila de piedra viene el peso de toda la pared. Para difundir el peso en el área, estas piedras deben tener una superficie grande y uniforme en la parte superior. (Abajo pueden tener un superficie irregular porque se hundirá allí en el fundamento cuando es necesario). Además, estas piedras deben tener la misma altura posible.
Observen bien que las piedras sean bien fijados y no "bailan".

Si usa un tubo de drenaje o un vellón (recomendado para paredes más altas o cuando el suelo es pesado), entonces se les pone atrás de la primera fila de piedras y después viene el relleno de atrás para fijar, o adjunte el vellón a la pendiente como una demarcación futura entre el material de la Tierra y la grava - o relleno de grava.

Luego, se llena el espacio de detrás de la primera fila de piedras con grava, también los huecos entre los lados de atrás de las piedras. Ahora deben comprimir el material de llenado alrededor de las piedras para alinearlas y asegurarlas definitivamente. (Puede usar un martillo grande con su lado largo apuntado). Se empuja con la herramienta en el relleno alrededor de las piedras del muro y así se compacta las cavidades. Cuando material baja se llena con más material hasta todos los huecos son llenados.
