Illinois 2022: Das Grubengewächshaus von der Red Gate Farm:
Video: Serie über Bauernhöfe: Das Walipini; Gebrauch, Design und Bau
(orig. Englisch: Farm Tour Series: The Walipini; Use, Design, and Construction)
https://www.youtube.com/watch?v=Qvk7Sszh6fg

See also the web site of Red Gate Farm in Illinois: https://www.redgatefarmllc.com/home

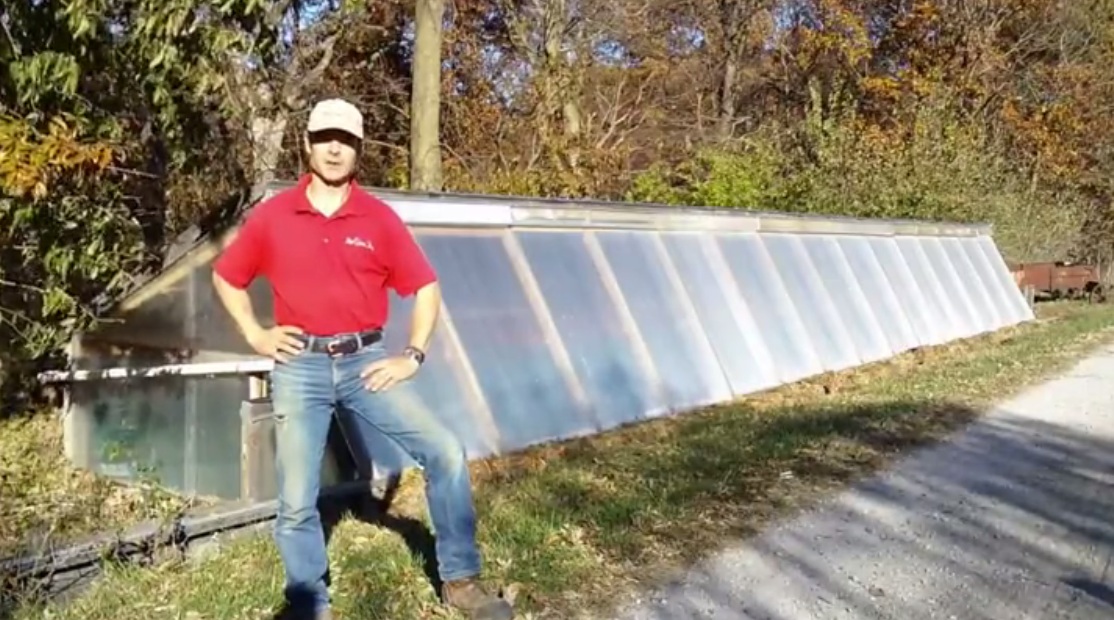

Illinois Red Gate Farm, der Titel [1] -   Illinois: Grubentreibhaus auf der Red Gate Farm (Rotes-Tor-Farm), die Fenster-Sonnenseite [2]

1. Der Plan (Querschnitt)

In Illinois auf seiner Red Gate Farm (Rotes-Tor-Farm) baute er ein Grubentreibhaus mit Hochbeet und Wasserfässern, hier ist der Plan (Querschnitt):


Das Walipini-Grubentreibaus der Red Gate Farm (Rotes-Tor-Farm) mit Hochbeet (Erdtisch) und Wasserfässern, Querschnitt  [36]


2. Die Bauarbeiten

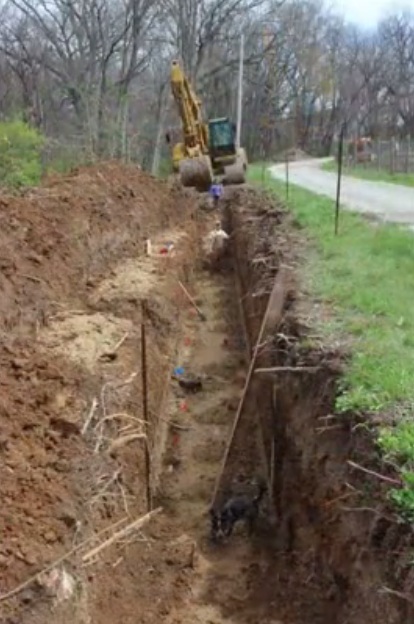

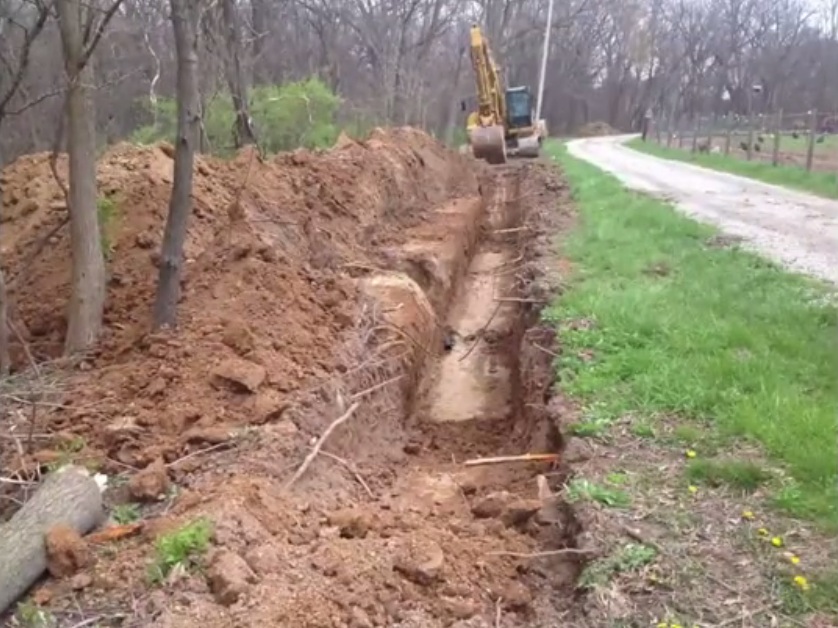

Baggerarbeiten 01 für die generelle Grube [3] - Baggerarbeiten 02 für den Graben, das Hochbeet bleibt [4]

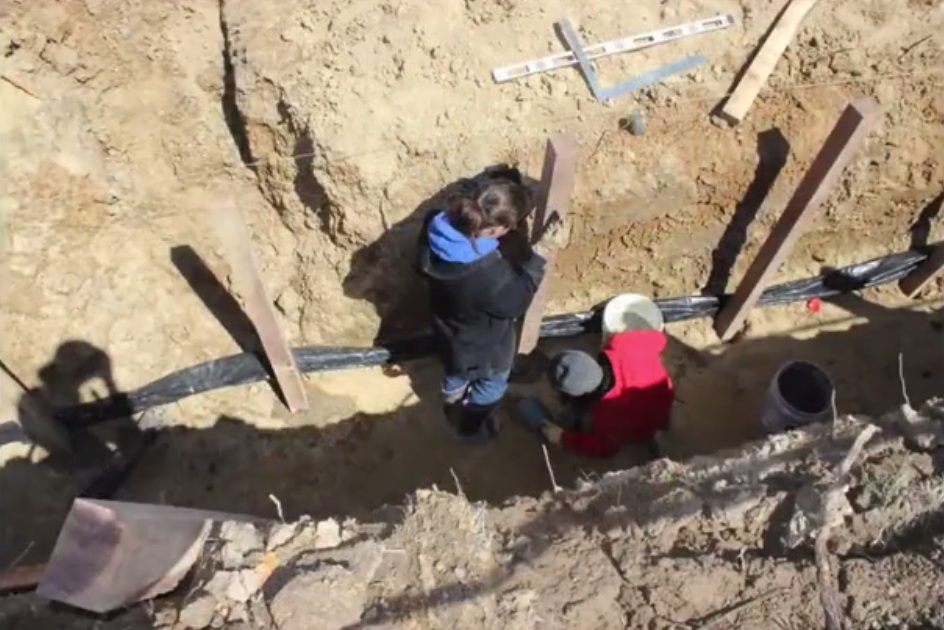

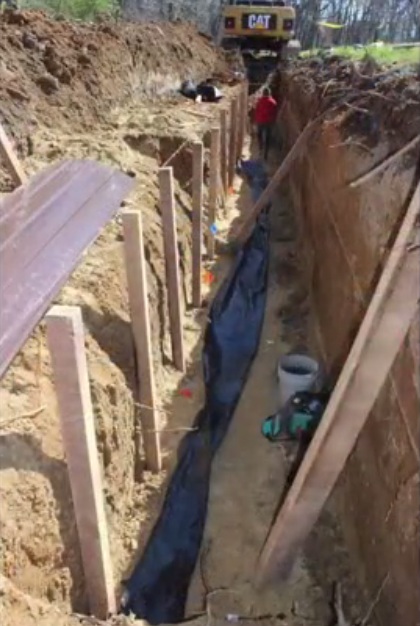

Der Graben bekommt einen Schlauch zur Entwässerung und Belüftung, und einige Pfosten sind schon eingeschlagen 1,2 [5,6]

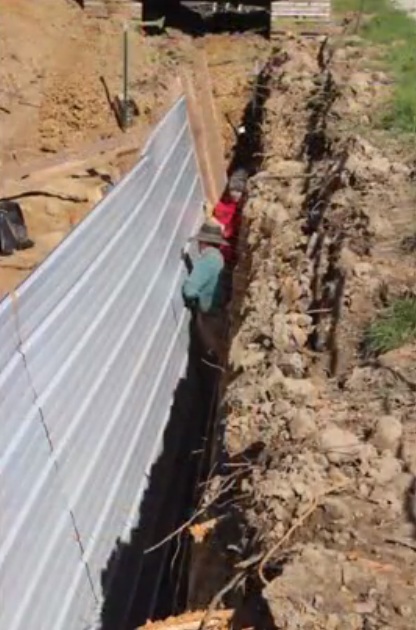

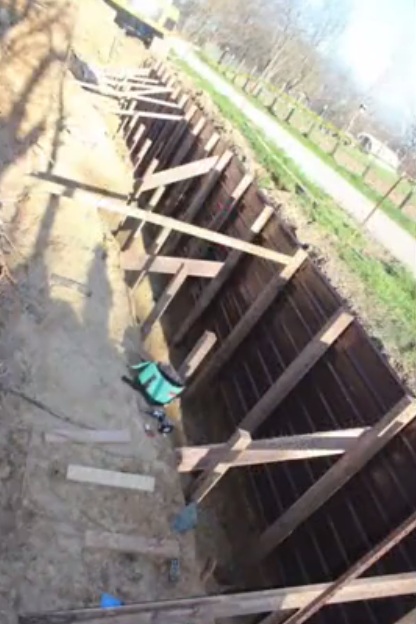

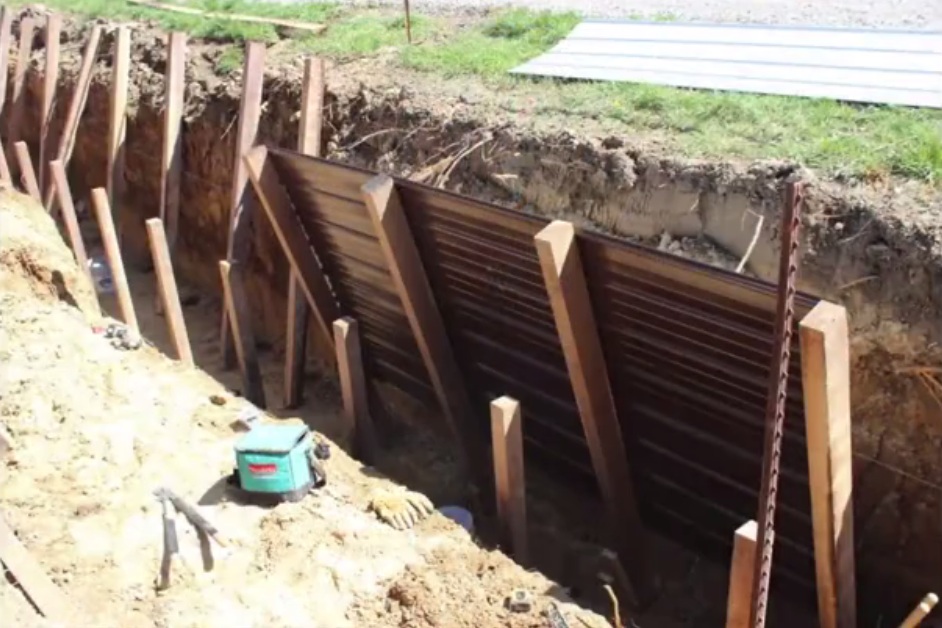

Die Pfosten der vorderen Wand sind vorbereitet [7] - die vordere Wand ist vorbereitet [8] - die vordere Wand ist montiert [9]

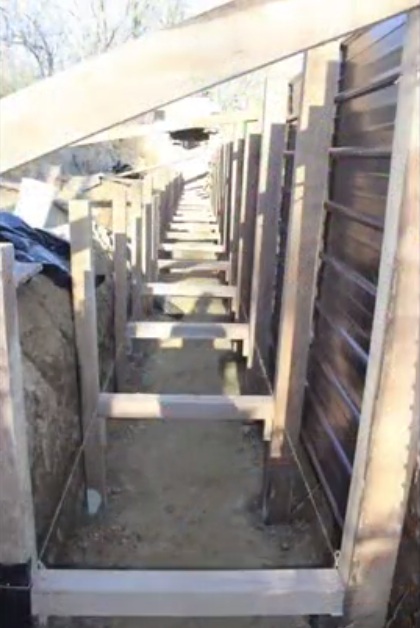

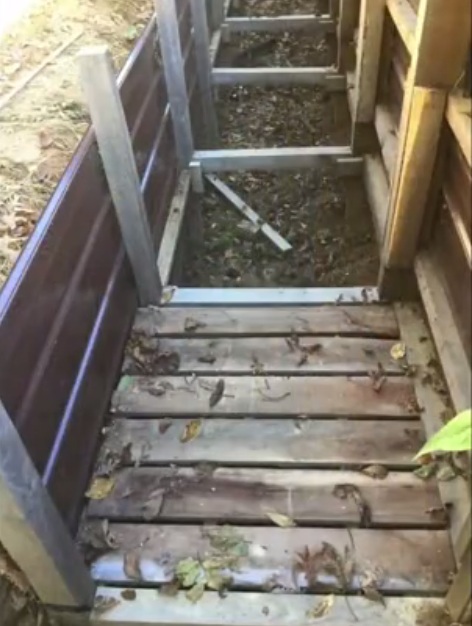

Im Graben sind Distanzhalter angebracht [10] - Die Fussweg-Elemente werden auf den Distanzhaltern angebracht (Einheiten zu 6 Brettchen aus Walnussholz) [11]

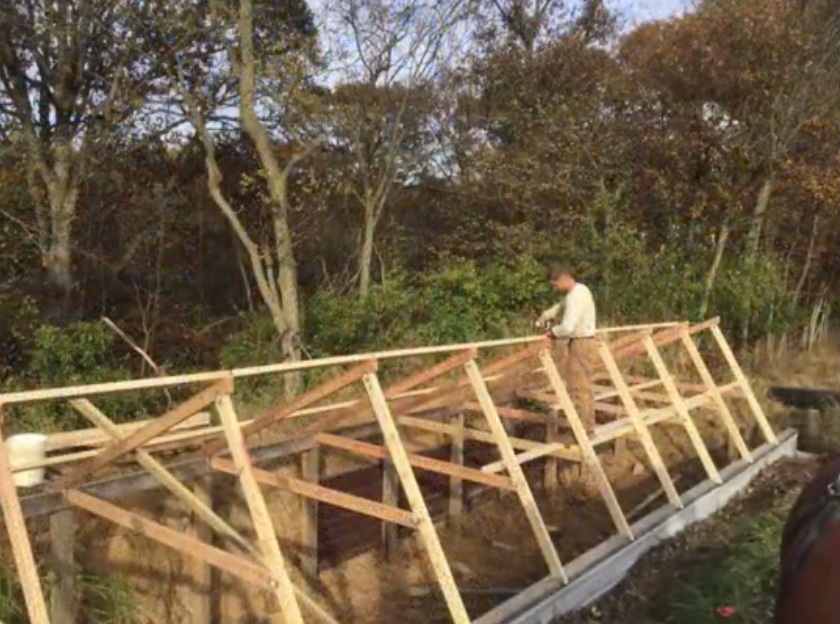

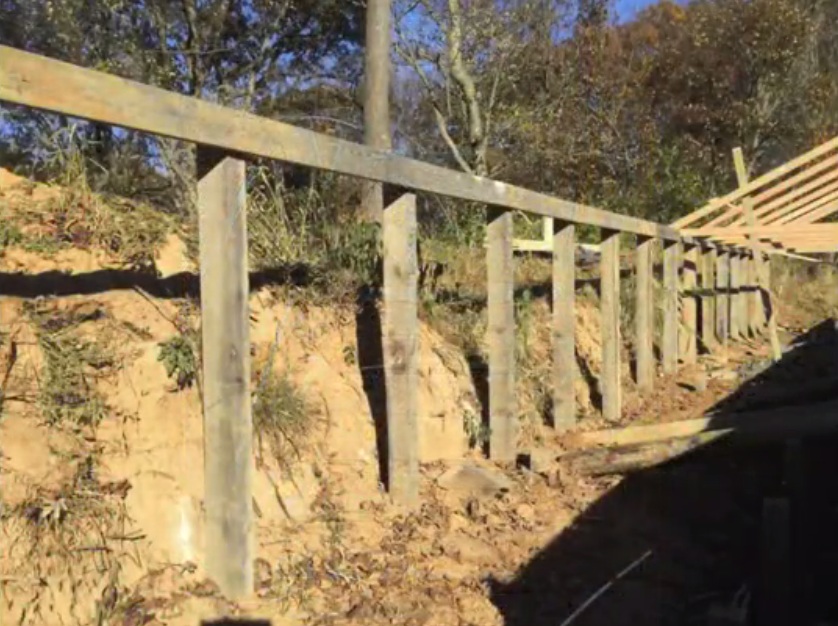

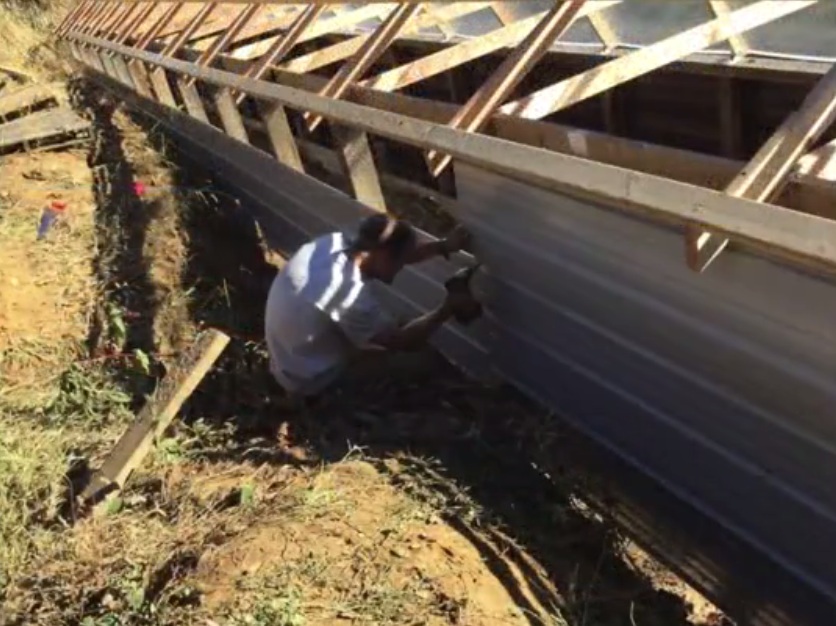

Nun wird die Rückwand vorbereitet mit Säulen und einen grossen Querbalken [12] - die Dachkonstruktion ist bald fertig [13]

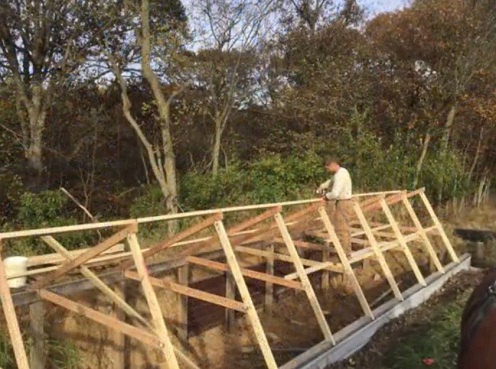

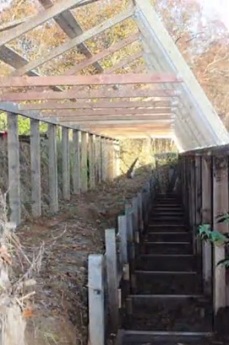

Hier sieht man die Dachkonstruktion von unten [14] - Jemand bereitet die Fenster (Polycarbonat-Hohlkammerplatten) vor [15]

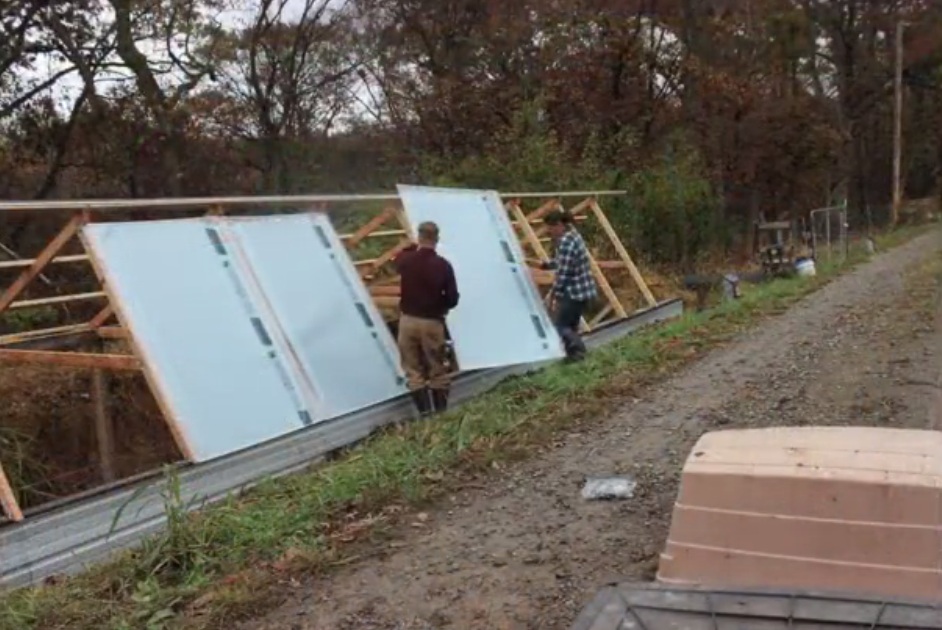

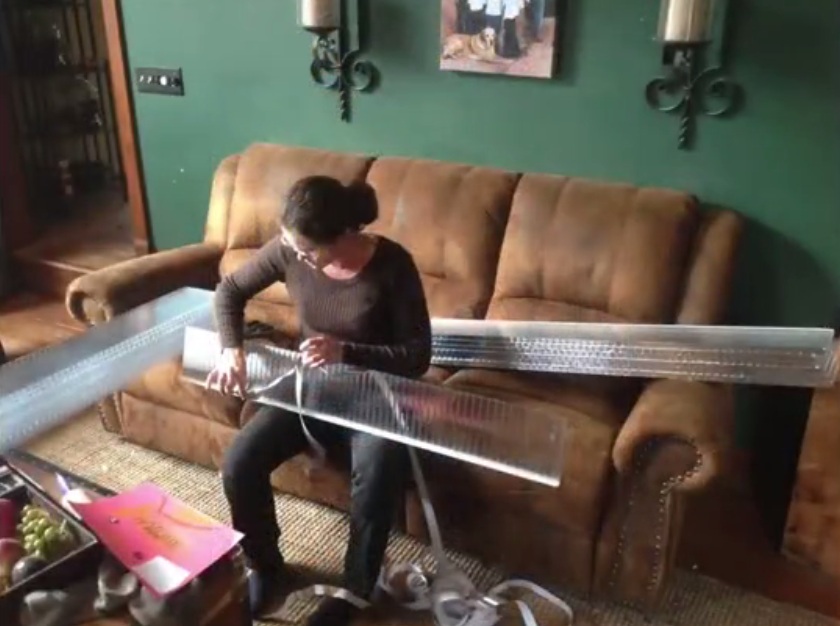

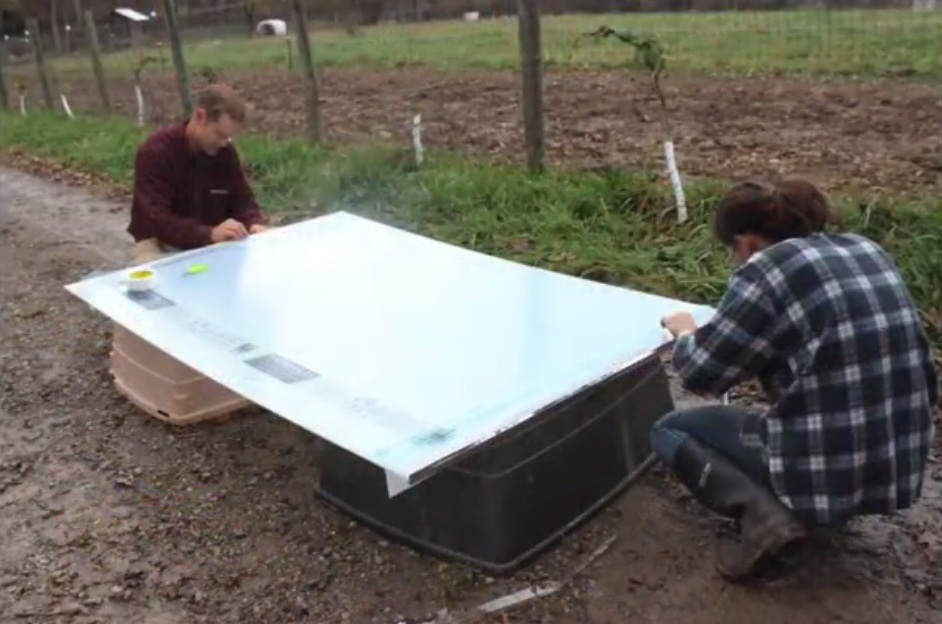

Polycarbonat-Hohlkammerplatten werden auf Rahmen montiert [16] - Die Polycarbonat-Hohlkammerplatten mit Rahmen werden montiert [17]


Die Fensterplatten (Polycarbonat-Hohlkammerplatten) bilden nun eine Fensterfront nach Süden [18] - Nun wird die Rückwand montiert [19]

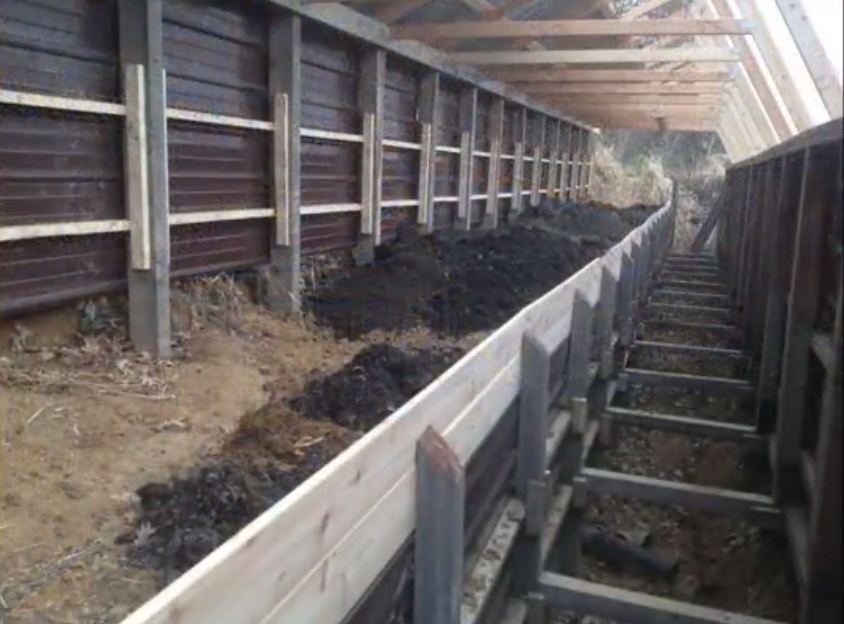

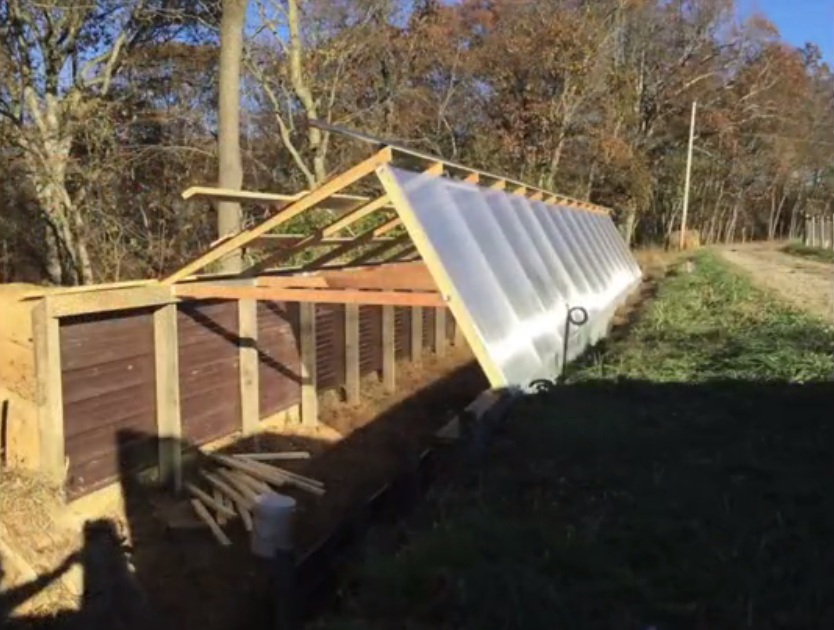

Die Dachkonstruktion ist abgeschlossen, Seitenansicht [20] - Das Hochbeet wird eingerahmt und es kommt eine Humusschicht drauf [21]

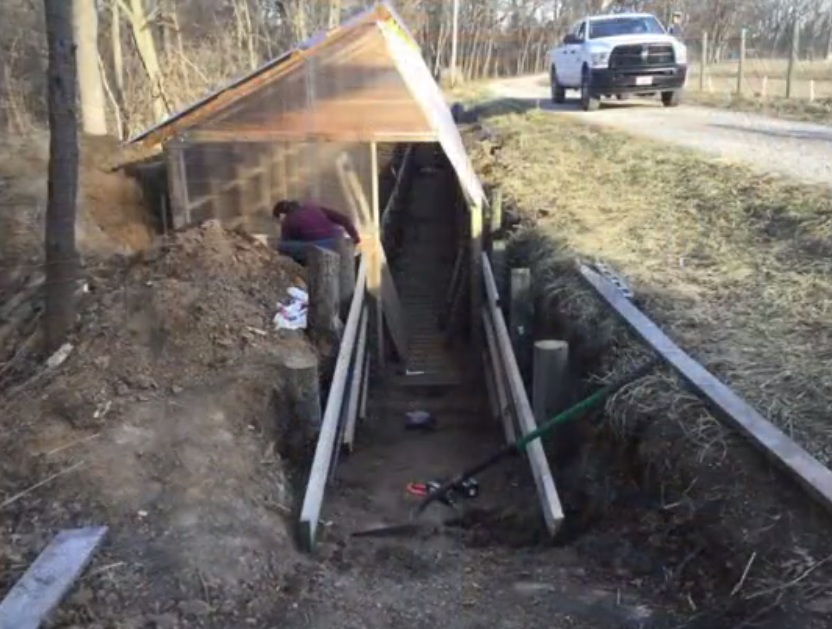

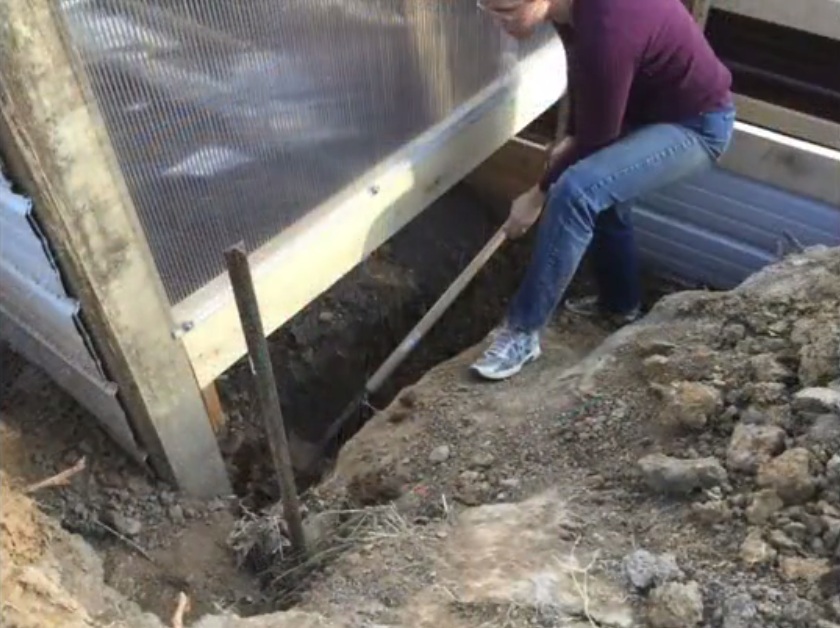

Bau der Seitenwände und die Rampe für den grossen Eingang [22] - Die andere Seitenwand gegenüber [23]

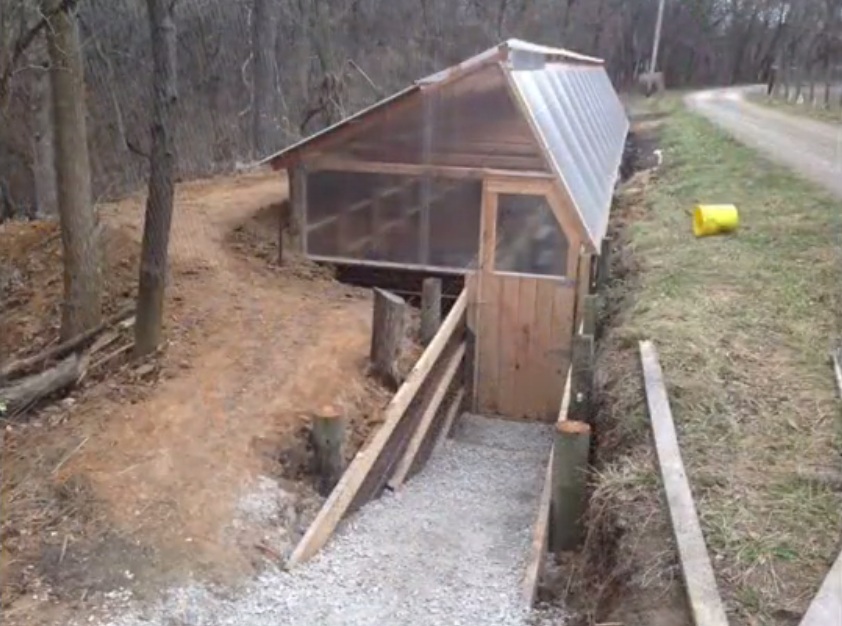

Die Rampe für den grossen Eingang ist fertig [24] - Das Hochbeet (Erdtisch) ist komplett mit Humus gefüllt [25]

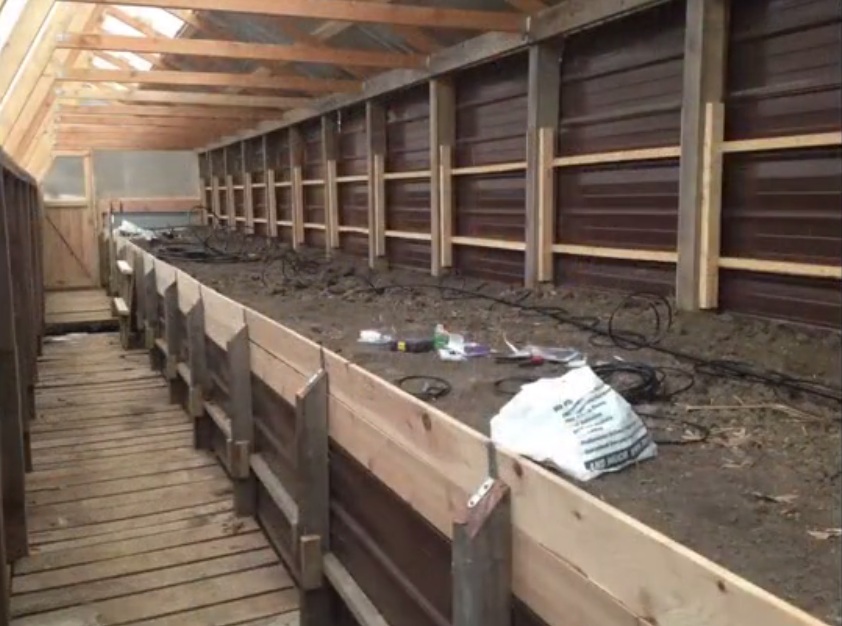

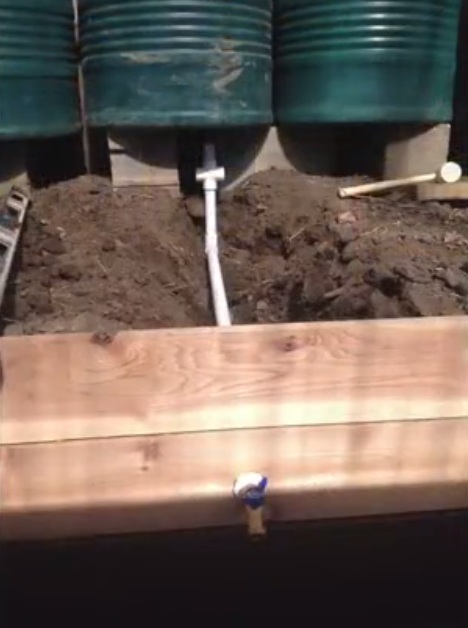

Einige Wasserfässer haben einen Anschluss mit Wasserhahn [26] - Das Hochbeet hat ein Bewässerungssystem mit Tröpfchenbewässerung von den Fässern aus [27]

Das Hochbeet ist 45 bis 48 Inch breit - also 114 bis 121cm.

[Noch besser wären Hochbeete auf BEIDEN Seiten, denn die Erde ist Wärmespeicher, der sich dann verdoppelt].

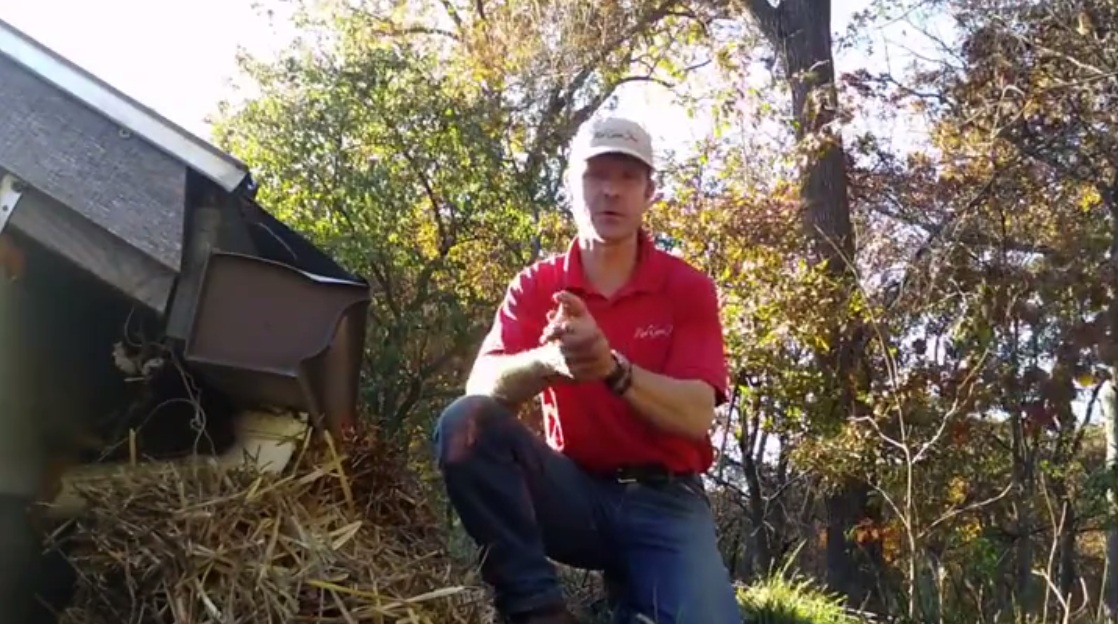

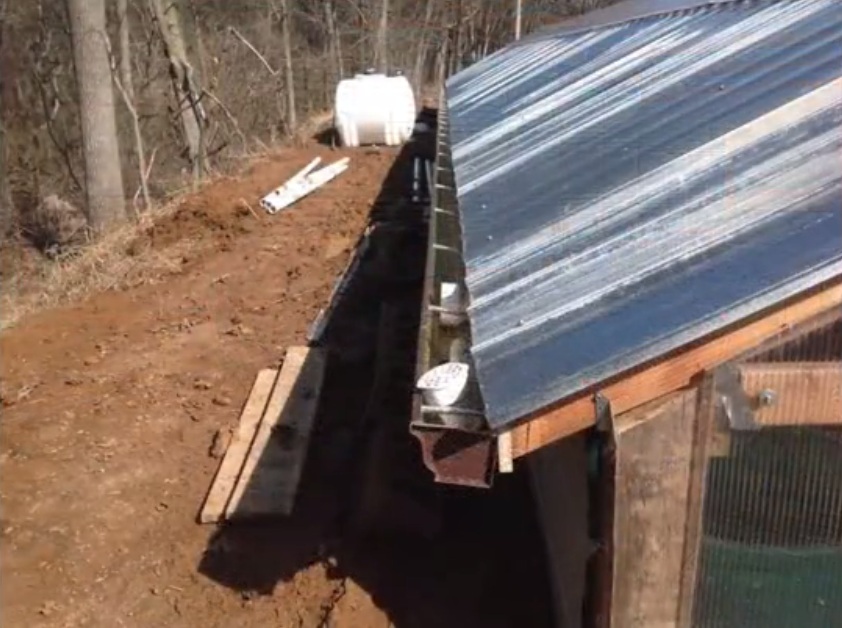

Auf der Rückseite wird eine Regenrinne installiert [28] - Pflanzen im Grubentreibhaus 01 [29]

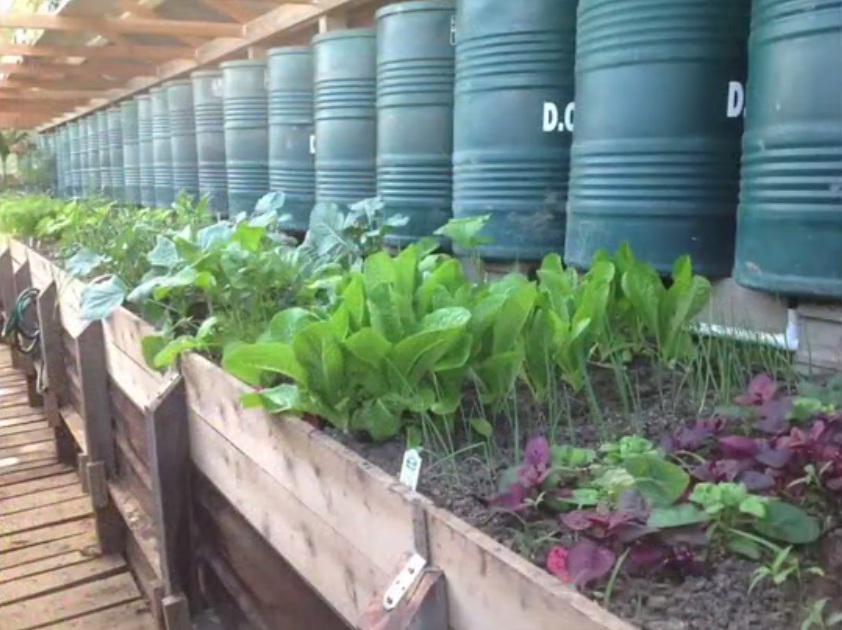

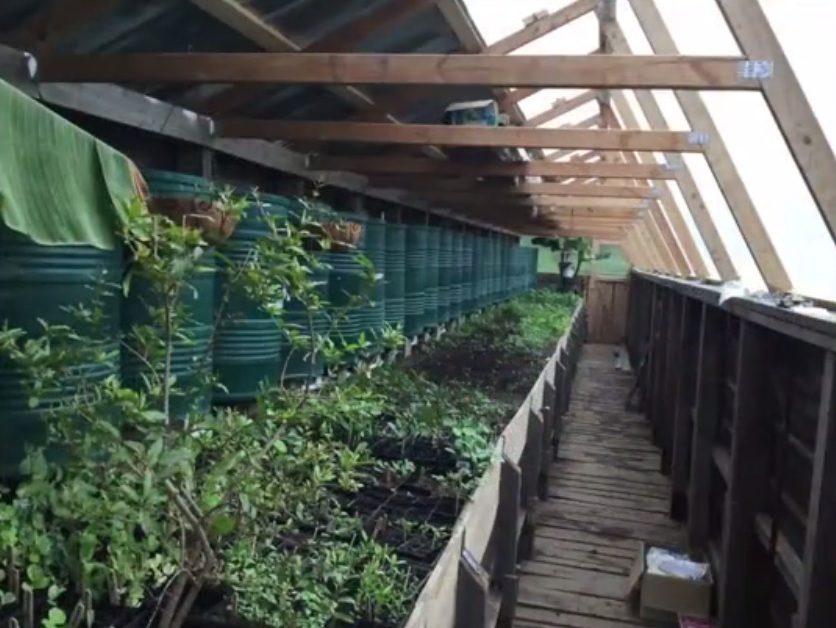

Pflanzen im Grubentreibhaus 02 [30] - Pflanzen im Grubentreibhaus 03 [31]

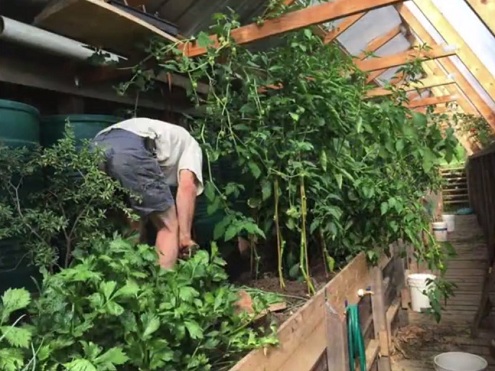

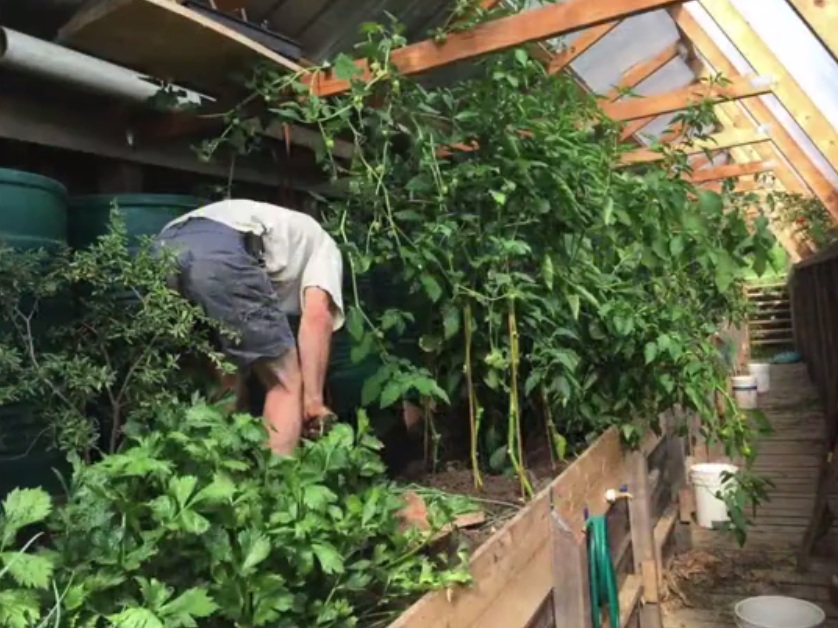

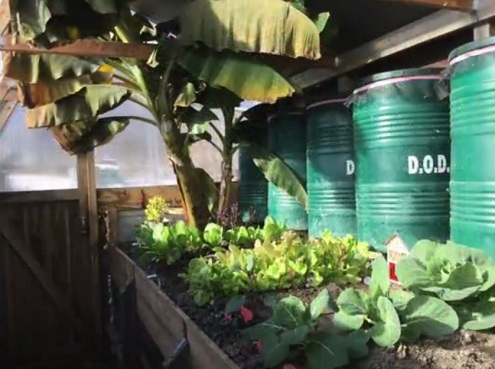

Pflanzen im Grubentreibhaus 04 [32] - Pflanzen im Grubentreibhaus 05 mit Zwergbananen [33]

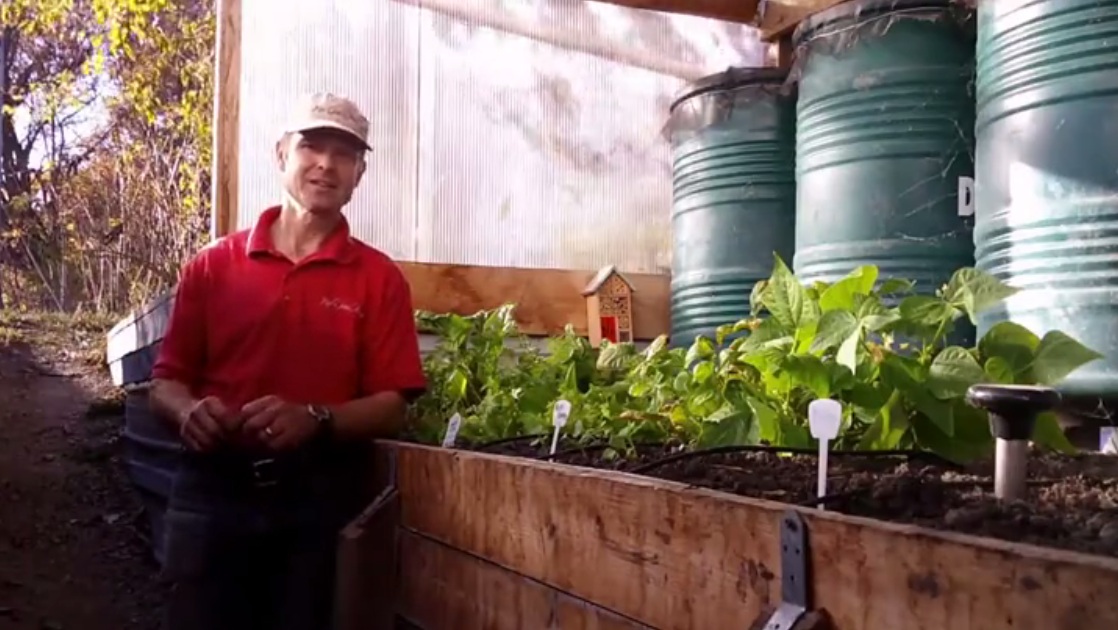

Pflanzen im Grubentreibhaus 06 mit Blumen [34] - Der Farmer in seinem Grubentreibhaus mit einem Insektenhaus an der Seitenwand [35]

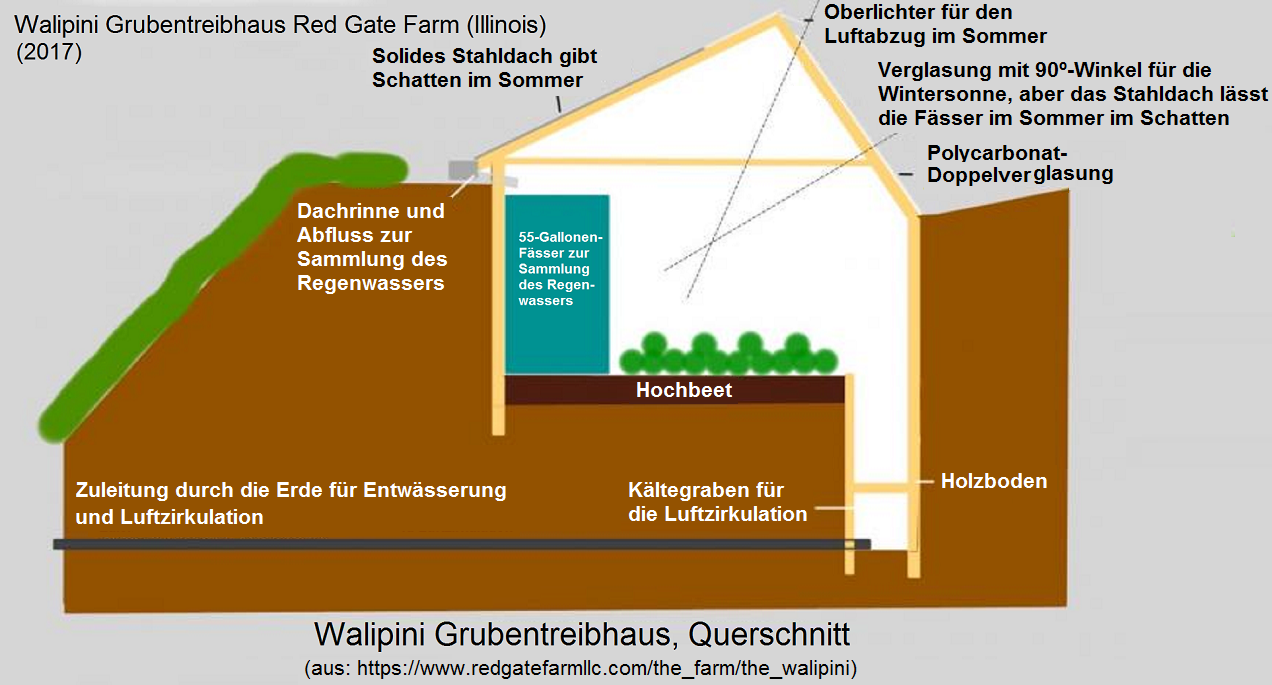

Also, hier ist der Plan für dieses Grubentreibhaus (Querschnitt):


Das Walipini-Grubentreibaus der Red Gate Farm (Rotes-Tor-Farm) mit Hochbeet (Erdtisch) und Wasserfässern, Querschnitt  [36]


3. Das Schlauch-Bewässerungssystem

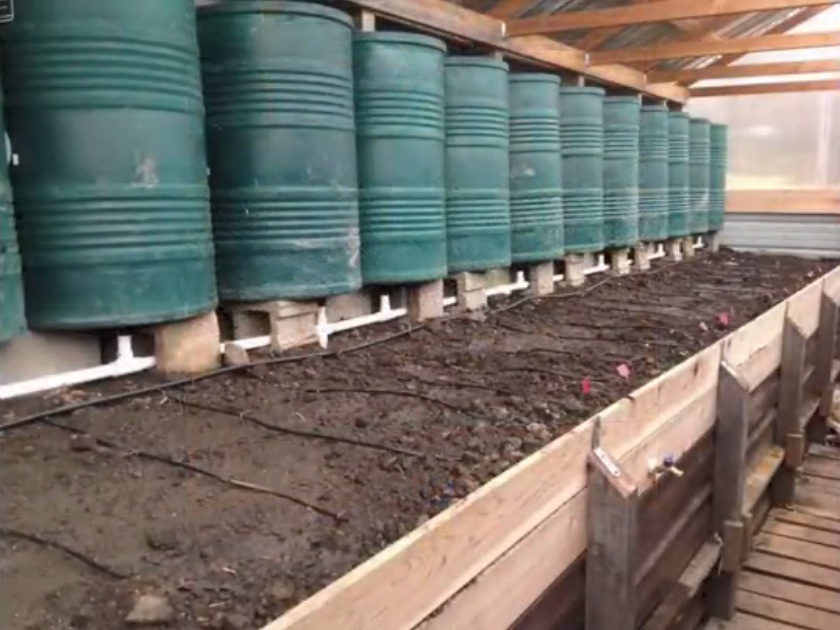

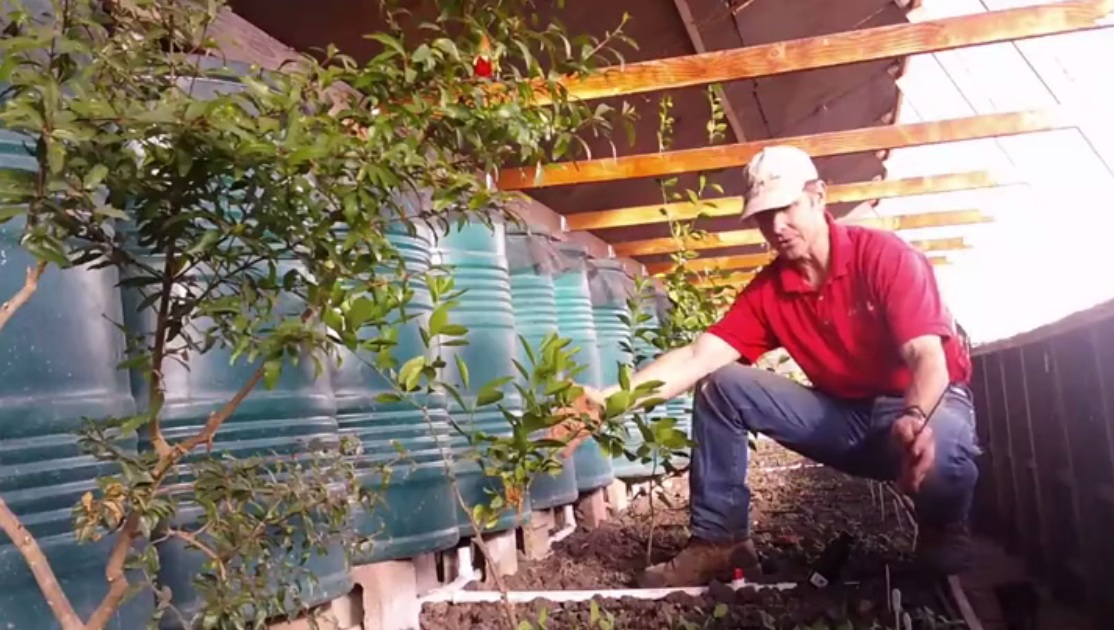

Das Hochbeet im Walipini ist 46 bis 48 Inch breit (116-120cm) [37] - Schläuche für die Tröpfchenbewässerung auf dem Hochbeet [38]

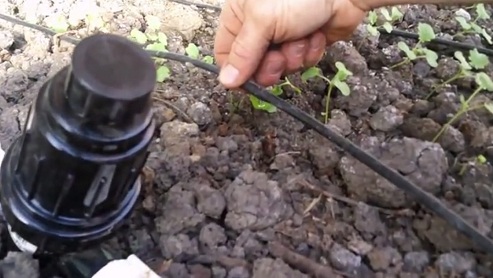

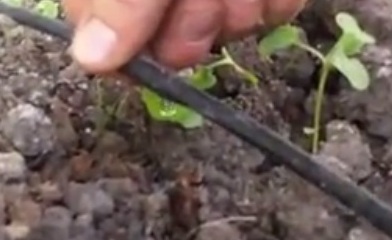

Schläuche für die Tröpfchenbewässerung auf dem Hochbeet, Zoom [39]

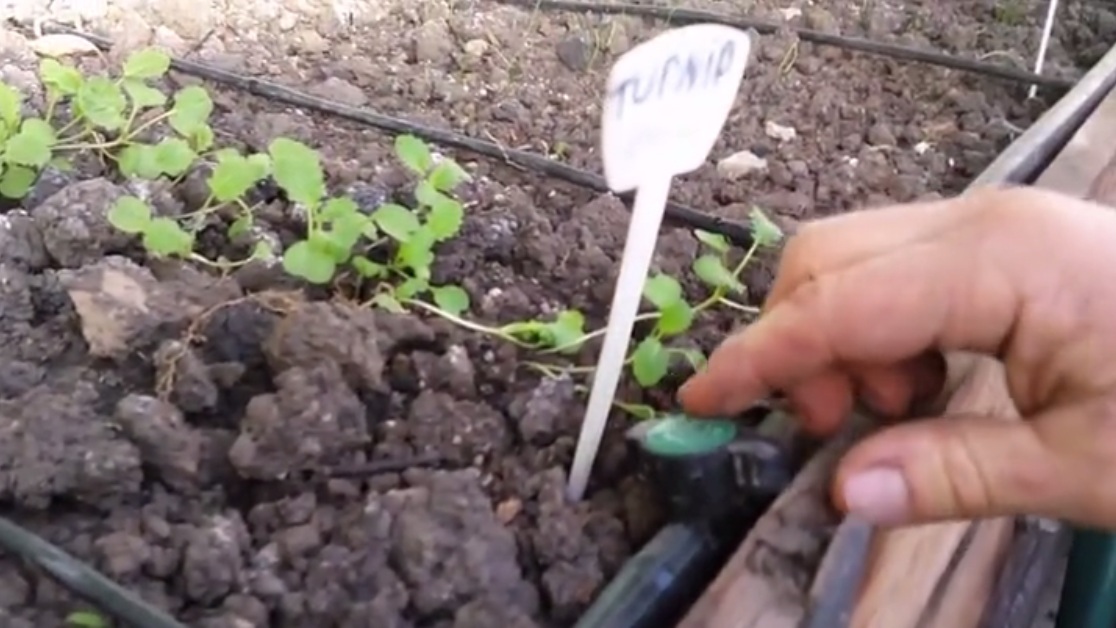

Die Bewässerung des Hochbeets ist in 3 Sektoren unterteilt mit einigen Zwischenhahnen im Leitungssystem [40]

4. Der Boden im Graben

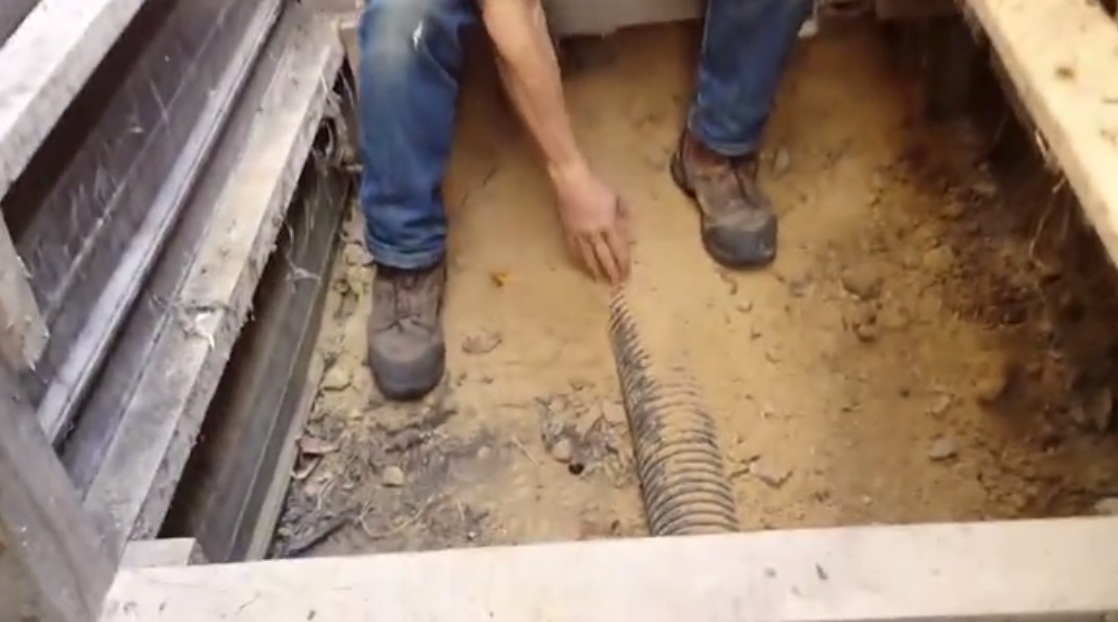

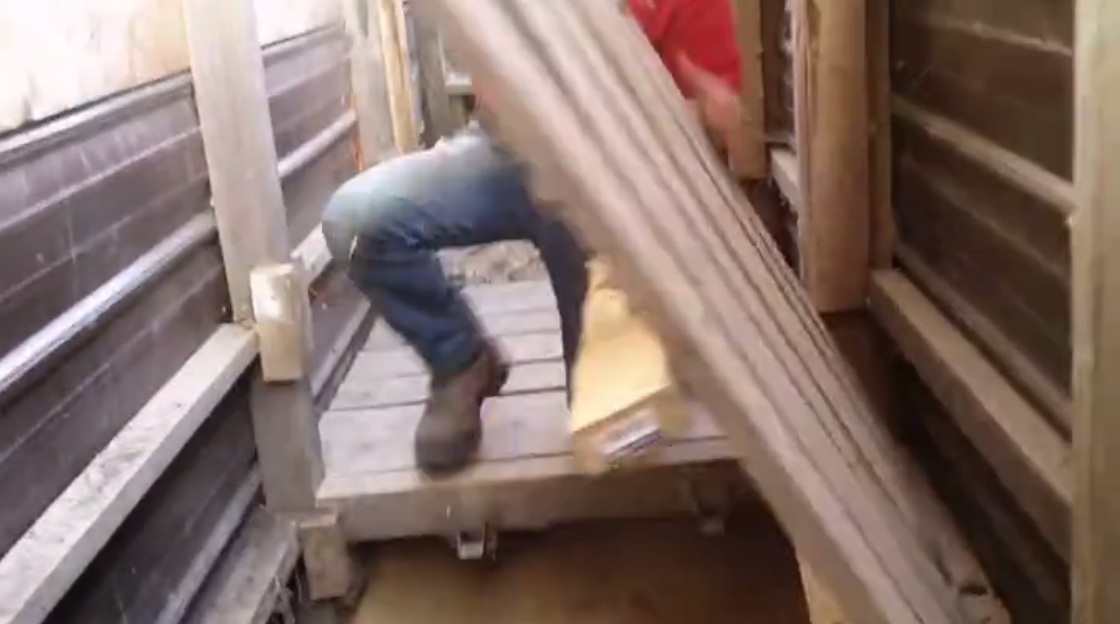

Der Boden im Graben ist in Sektoren aufgeteilt, die man hochheben kann [41] - Am Boden des Grabens ist der Schlauch zur Entwässerung und Belüftung [42]


5. Der Trick am Dach mit dem Sonnenstand

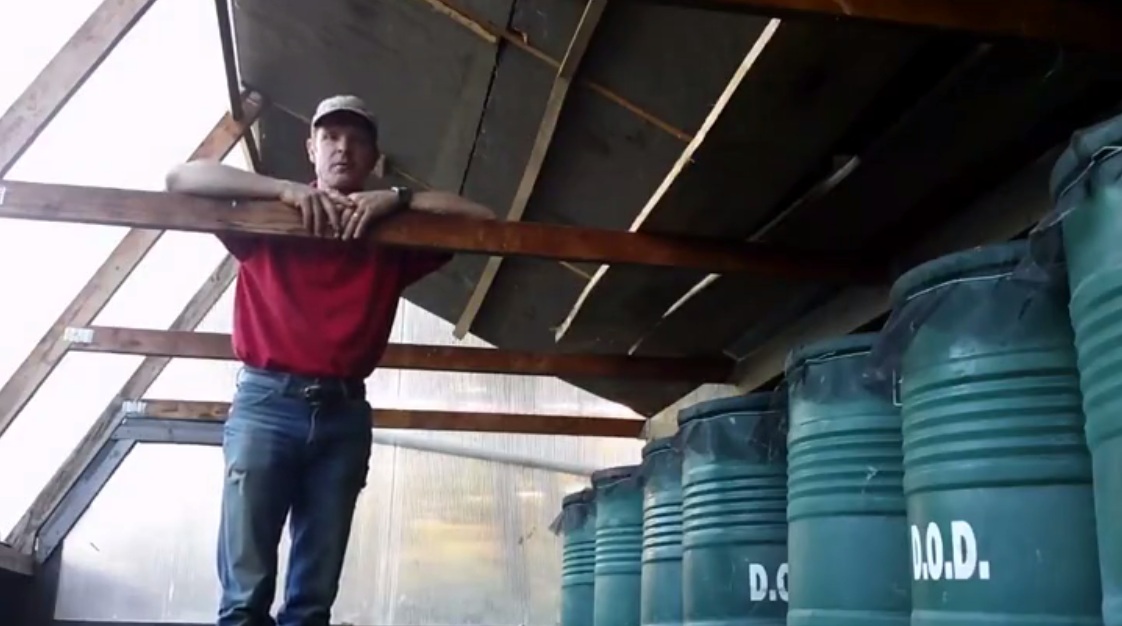

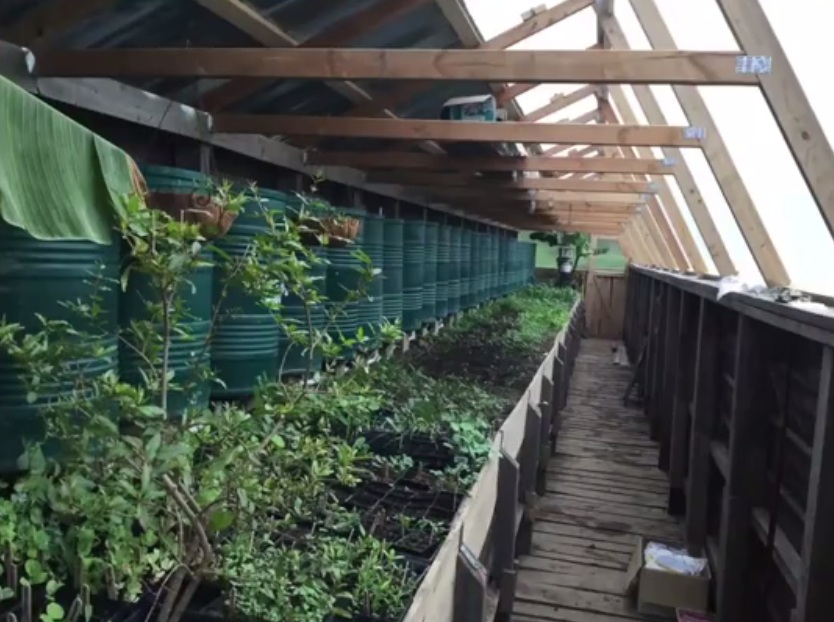

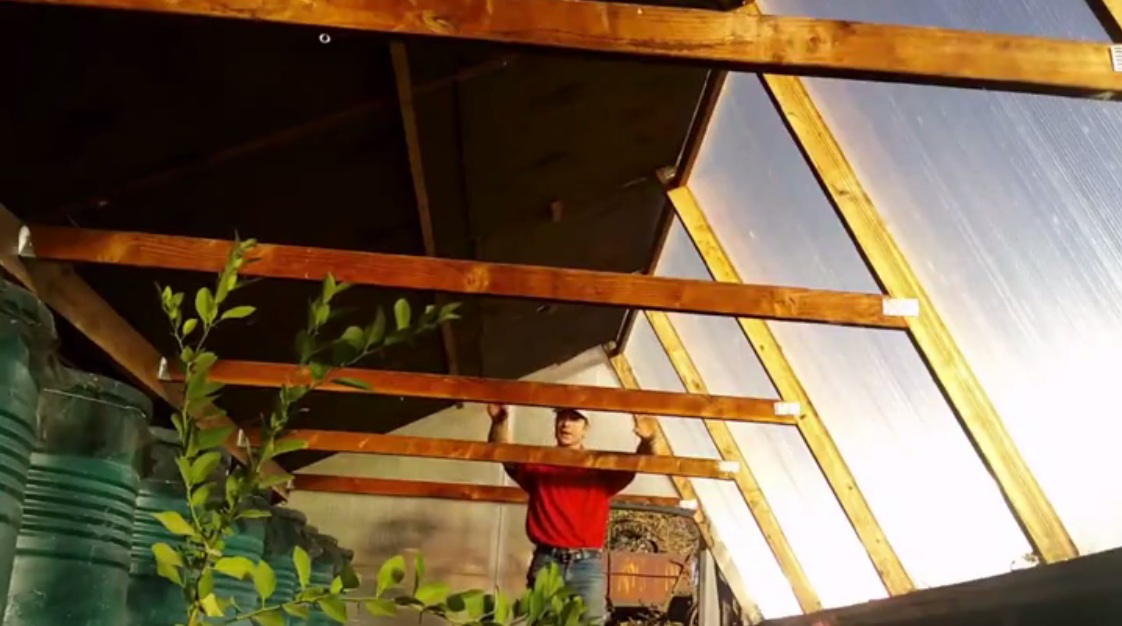

Die Dachkonstruktion im Winter: Die Nordseite ist komplett schwarz [43] - Das Dach im Sommer: 1 Teil des Norddachs ist durchsichtig [44]

6. Die Luftausgänge oben am Dach für den Luftabzug der Heissluft im Sommer

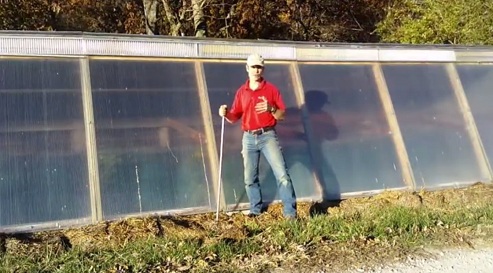

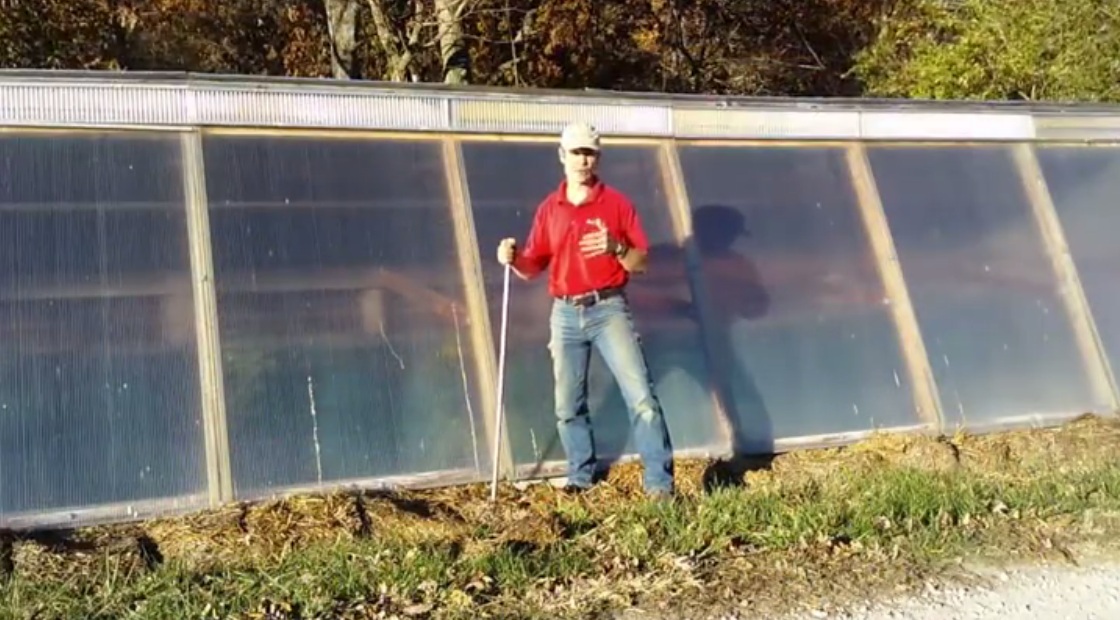

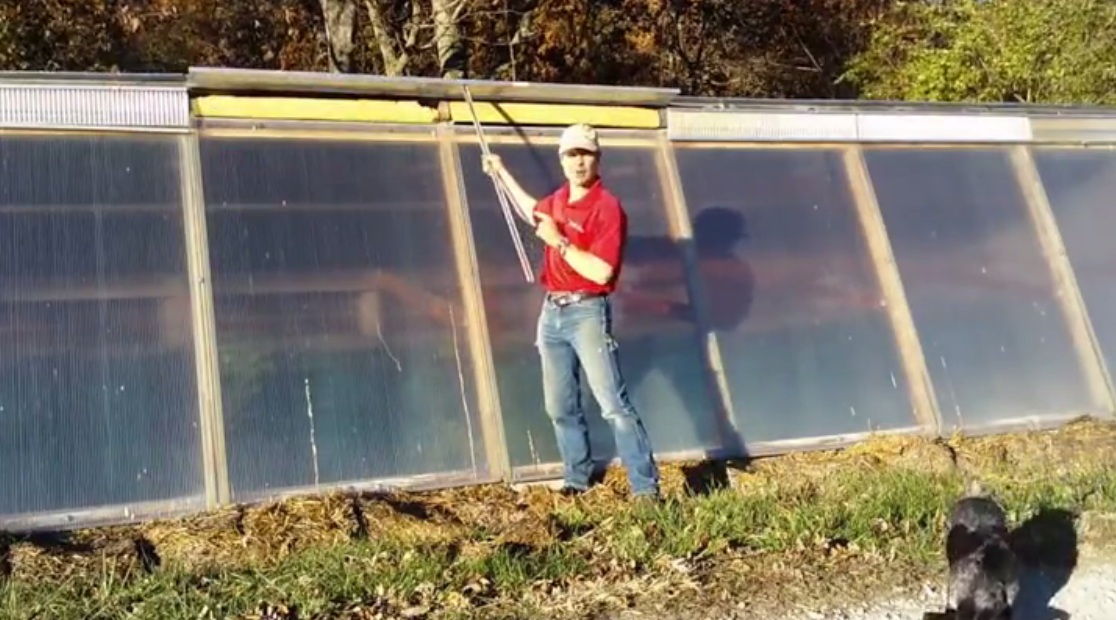

Die Luftlöcher zuoberst am Dach werden im Winter geschlossen [45] - Die Luftlöcher zuoberst am Dach werden im Sommer geöffnet, dann zieht die heisse Luft ab und im Grubentreibhaus ist immer etwas Luftzug [46]

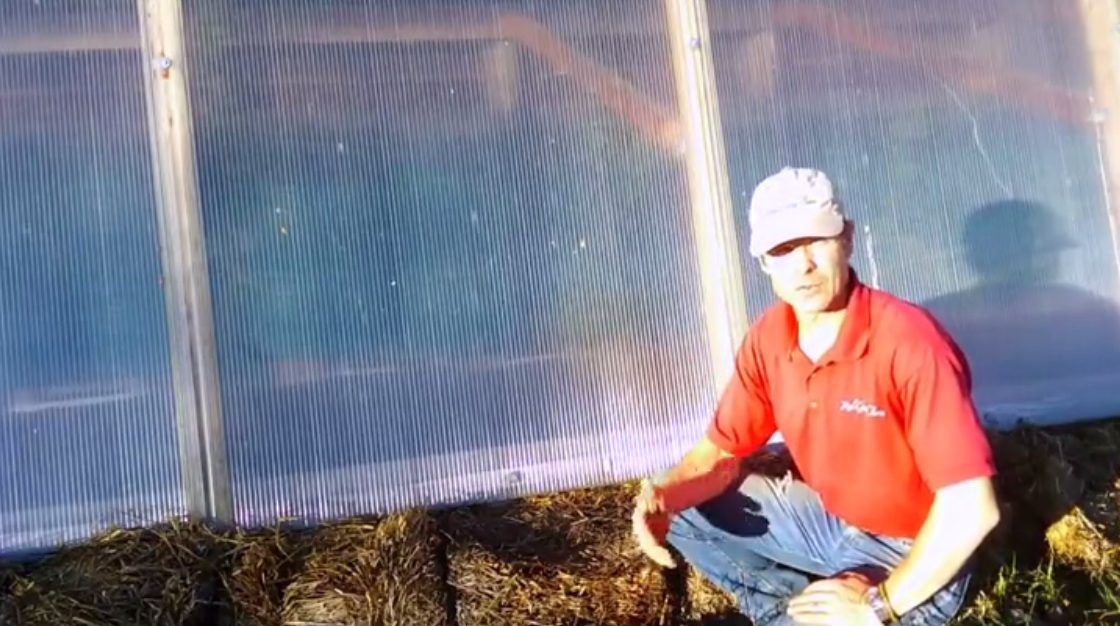

Fensterfront with doppelter Polycarbonat-Verglasung [47]

7. Das Dach und das Sammeln von Regenwasser mit Filtern

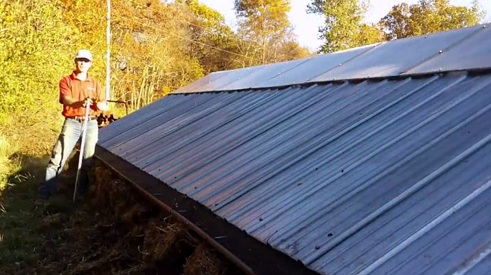

Das Dach: Die Nordseite ist Metalldach, an der Dachspitze aber transparent [48] - Dach mit Dachrinne und Abflusssystem zum Sammeln des Regenwassers [49]

[Den Überlauf zeigt er leider nicht].

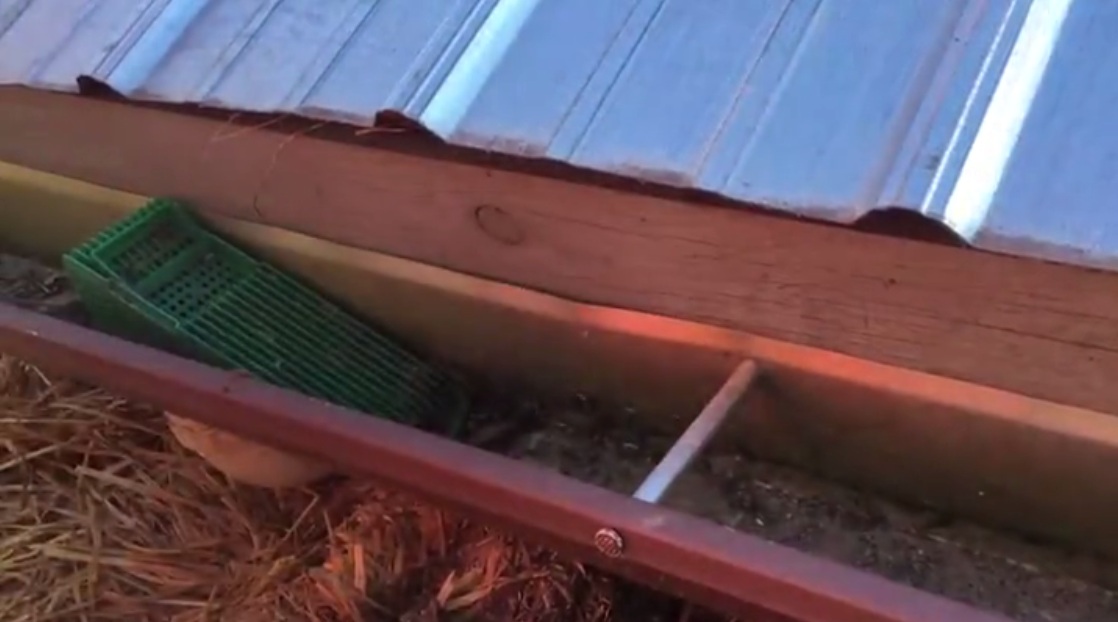

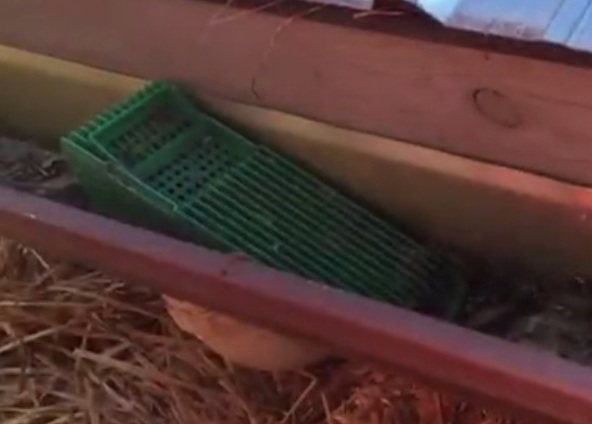

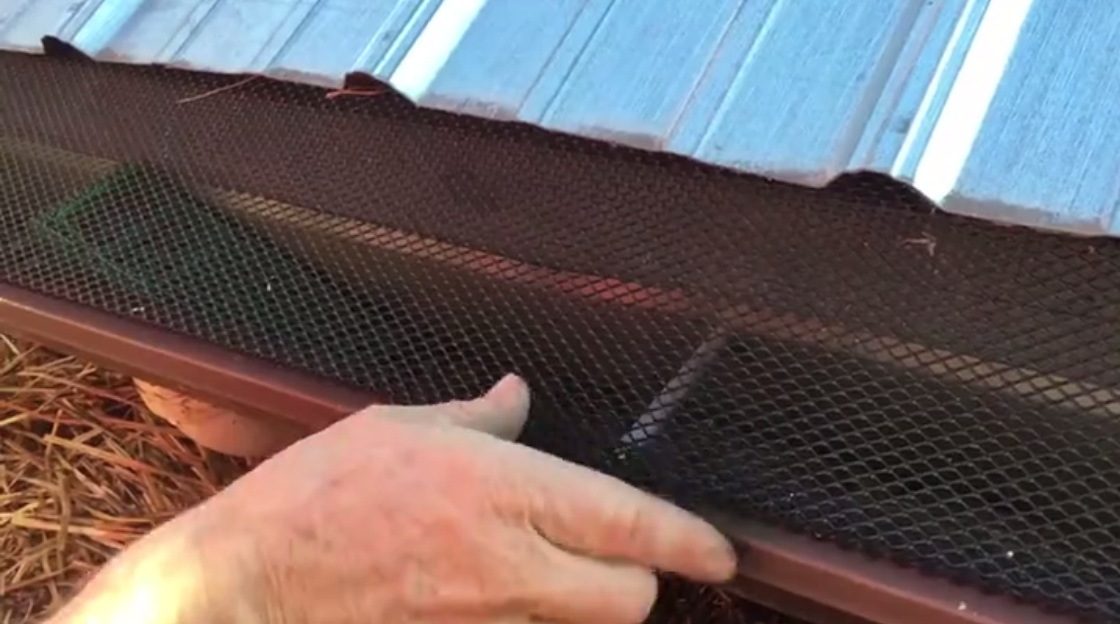

Regenrinne mit feinem Gitter als grober Filter [50] - In der Regenrinne sind noch mehr Filter, wo die Röhren abgehen [51a]

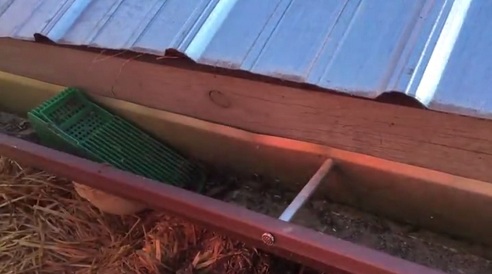

In der Regenrinne sind noch mehr Filter, wo die Röhren abgehen, Nahaufnahme [51b]


8. Die Wasserfässer zur Wasserversorgung und als Zusatzheizung

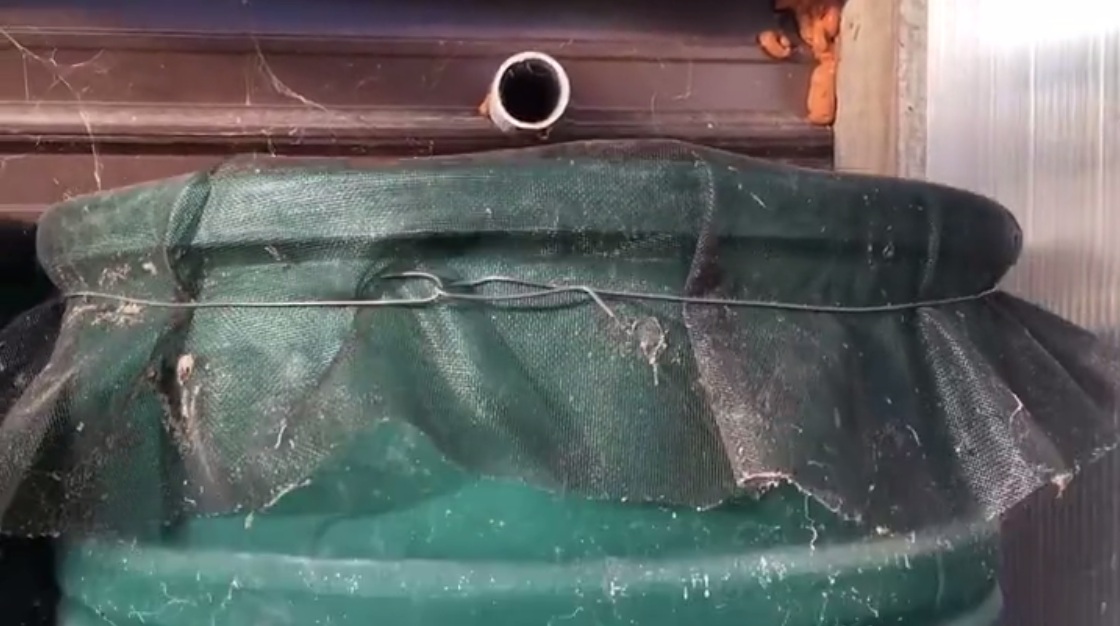

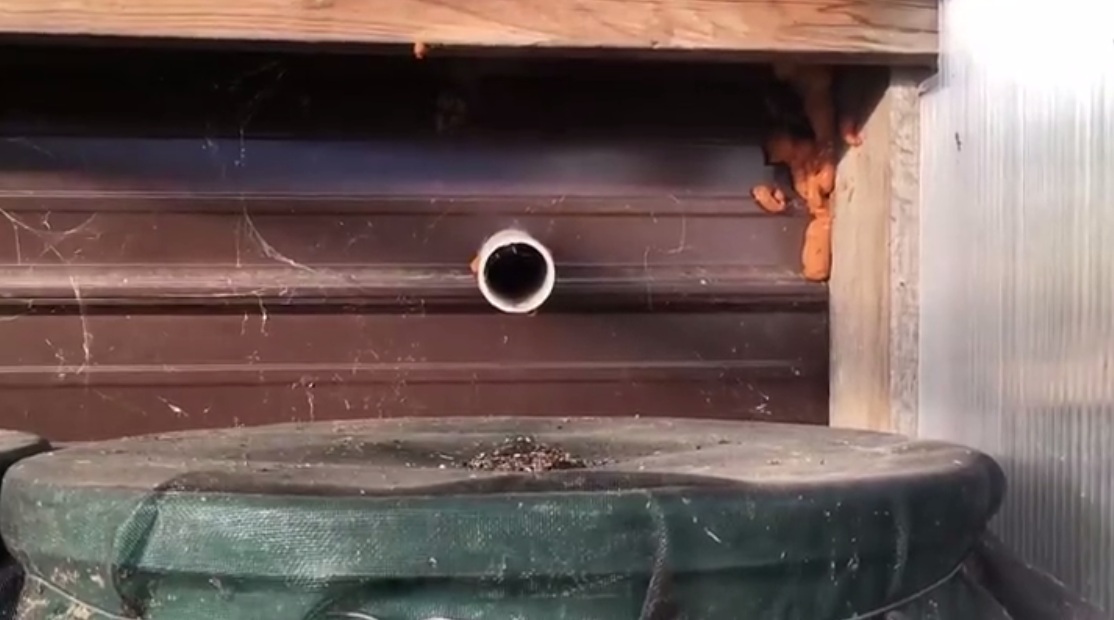

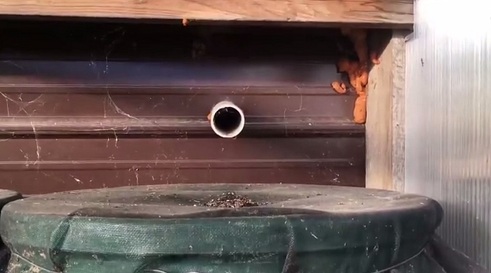

Wasserfässer werden mit Regenwasser gefüllt, und auf den Fässern ist ein Tuch als Filter angebracht [52] - Zoom [53]

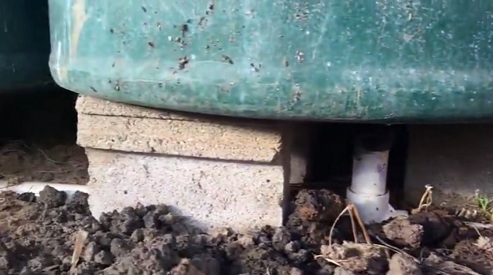

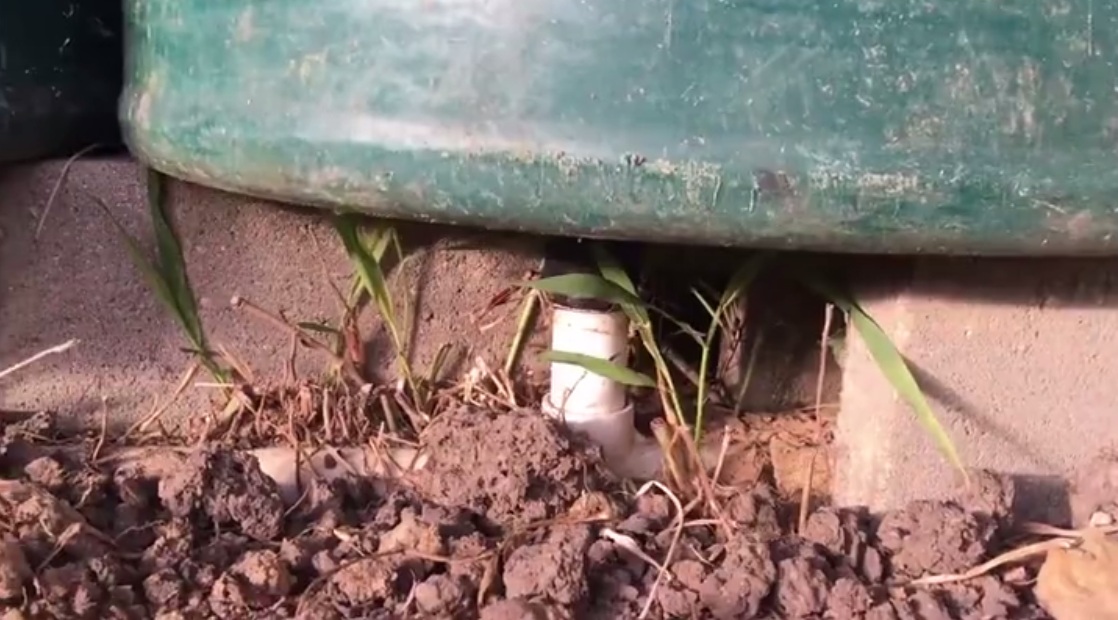

Das Röhrensystem unter den Wasserfässern 01 [54] - Das Röhrensystem unter den Wasserfässern 02 [55]

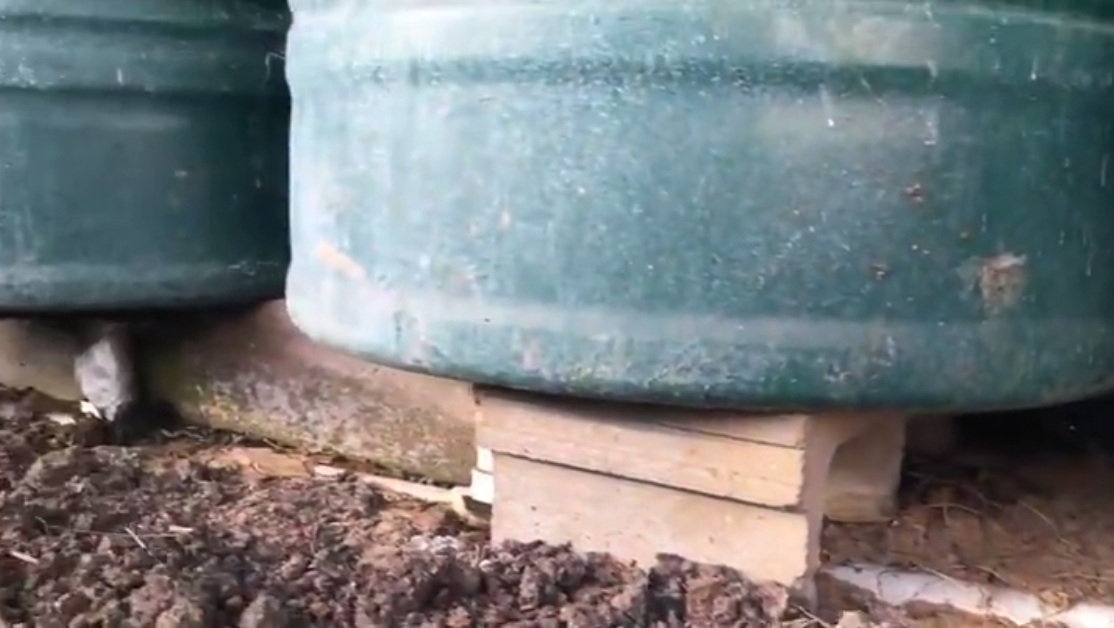

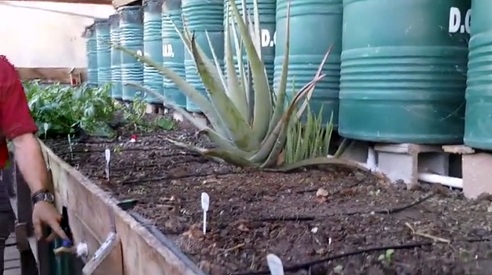

Das Röhrensystem unter den Wasserfässern 03 [56] - Der Wasserhahn von einem der Wasserfässer [57]

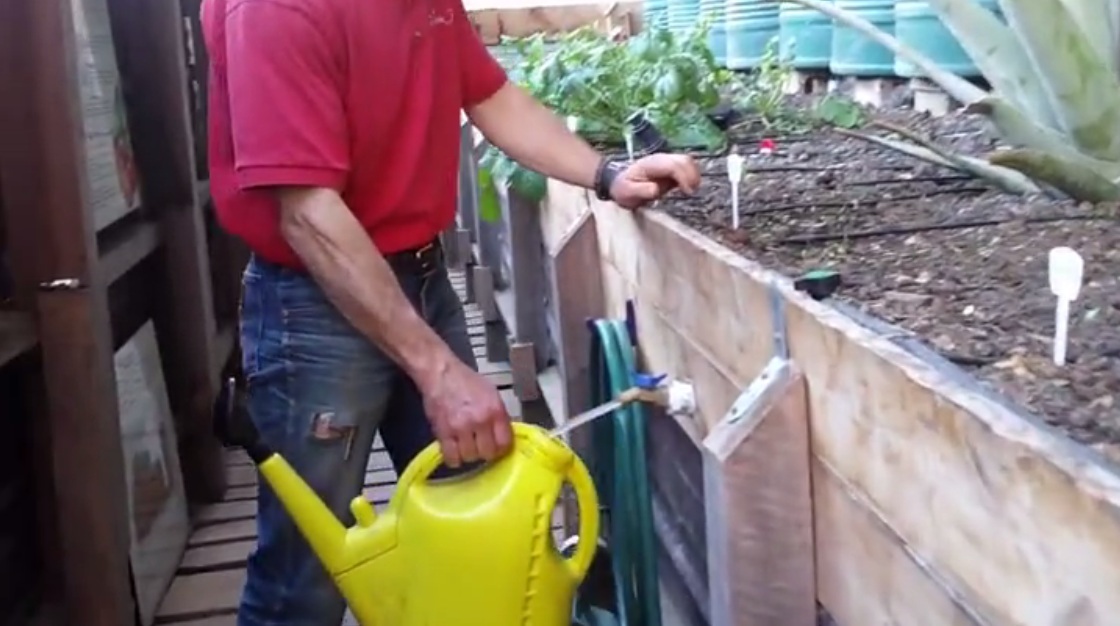

Wasserhahn zum Füllen der Giesskanne [58] - Ein spezieller Abschnitt wird mit der Giesskanne gegossen [59]

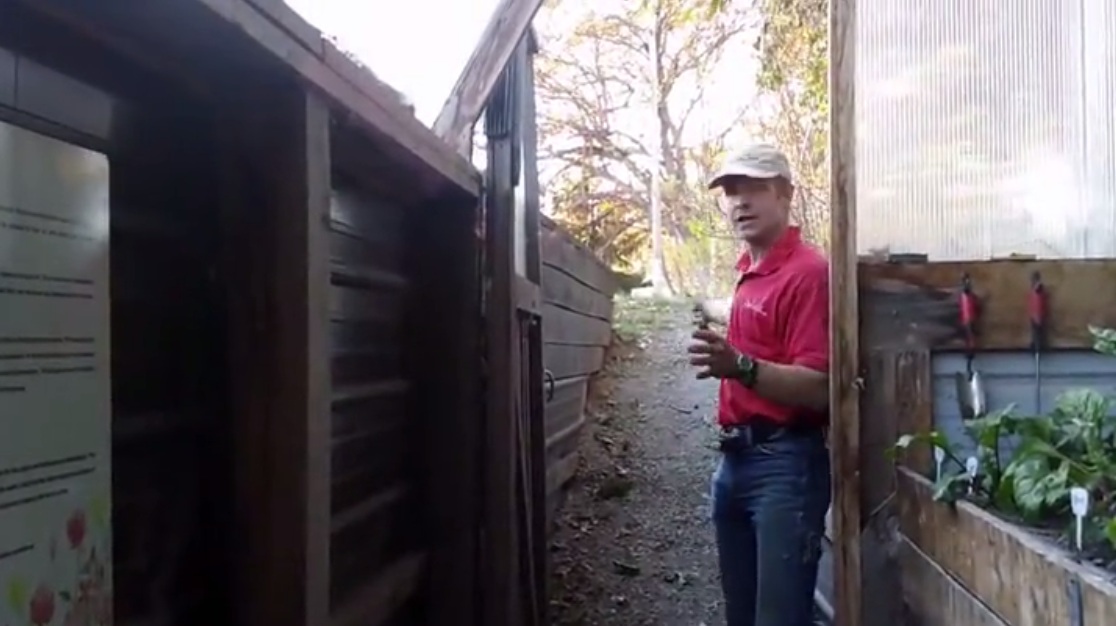

Der Eingang mit der Rampe für Schubkarrentransporte [60]

9. Schädlinge im Grubentreibhaus und die Gegenwehr: Opferpflanzen, Bierfallen, Summer

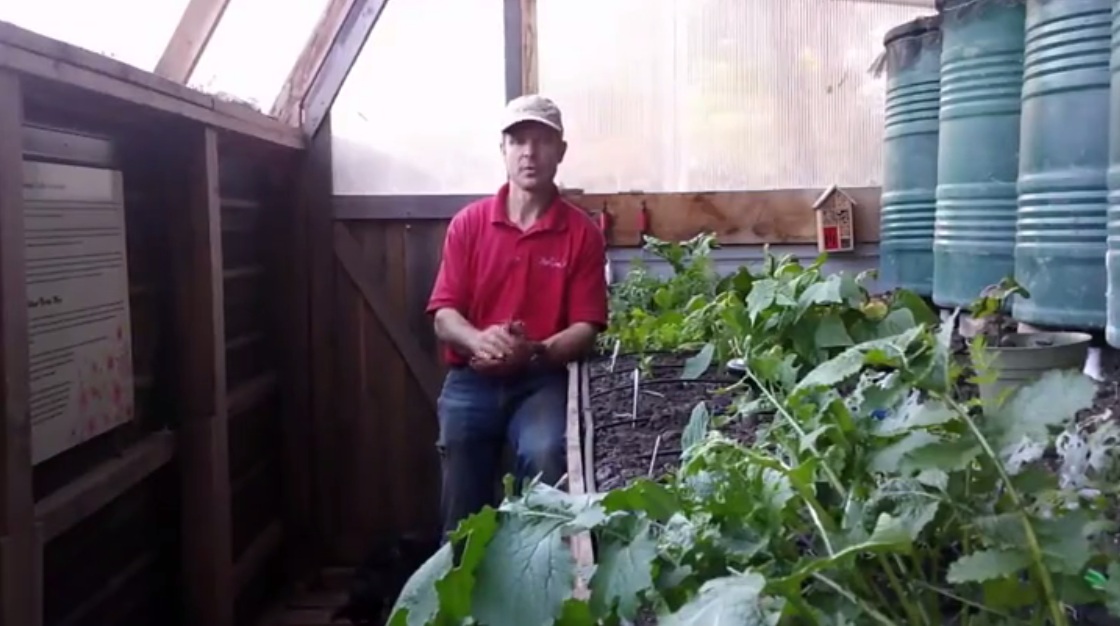

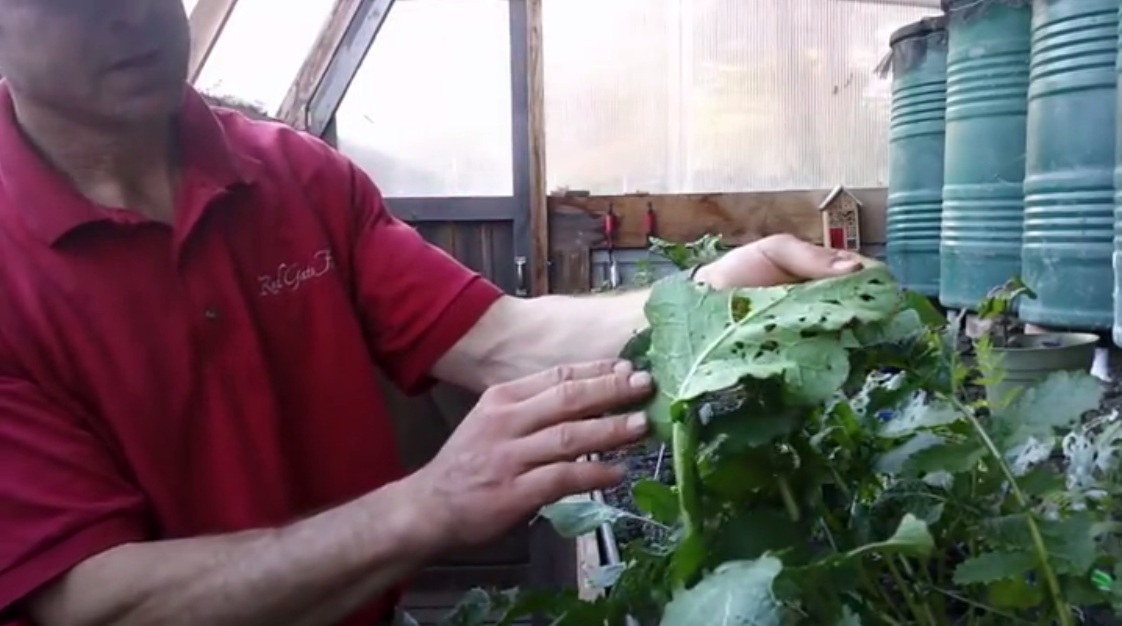

Schädlinge im Grubentreibhaus: Man setzt eine Opferpflanze, dann sind die Blattläuse immer nur dort, oder auch der Höckereulenfalter (Trichoplusia ni - Raupen!) [61] - Opferpflanze mit Löchern von den Blattläusen  [62]

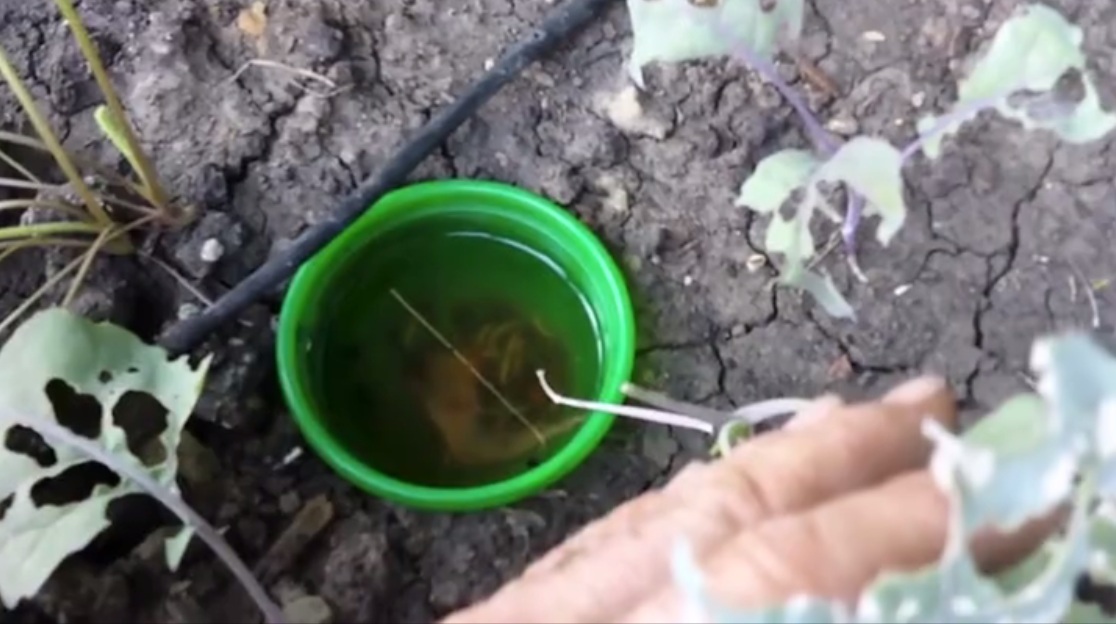

Bierfalle gegen Würmer, Asseln und den Höckereulenfalter (Trichoplusia ni - Raupen) [63] - Summer mit Solarenergie gegen Wühlmäuse (Arvicolinae) [64]


10. Beispiele von Pflanzen, die keinen Frost vertragen: Bananen, Aloe Vera, Zitrusfrüchte

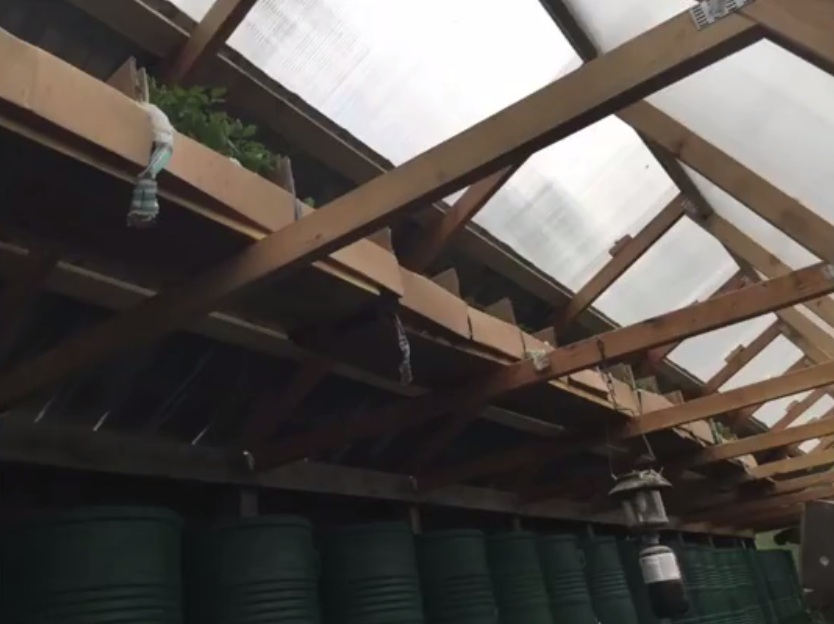

Das Dach ist im Winter auf der Nordseite komplett schwarz [65] - Die Samenvorräte sind unter dem Dach deponiert [66]

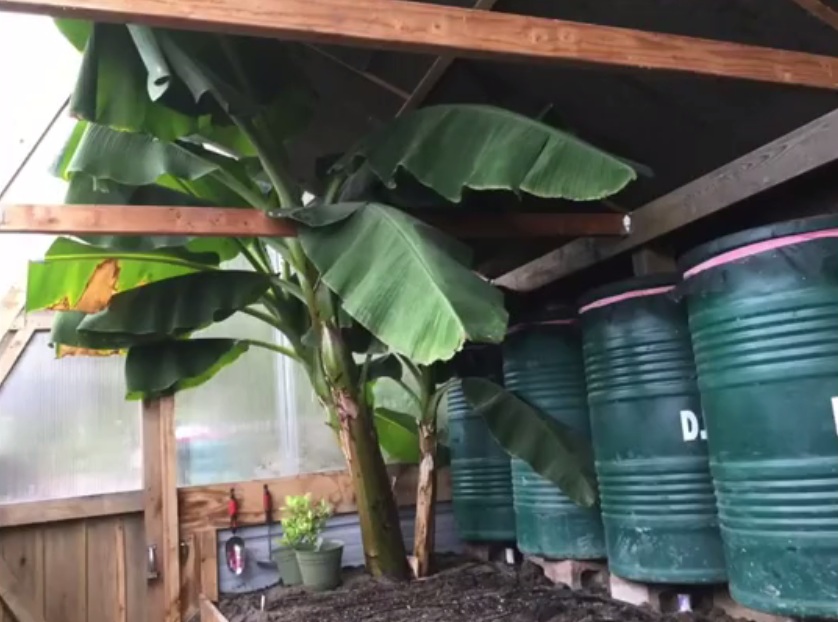

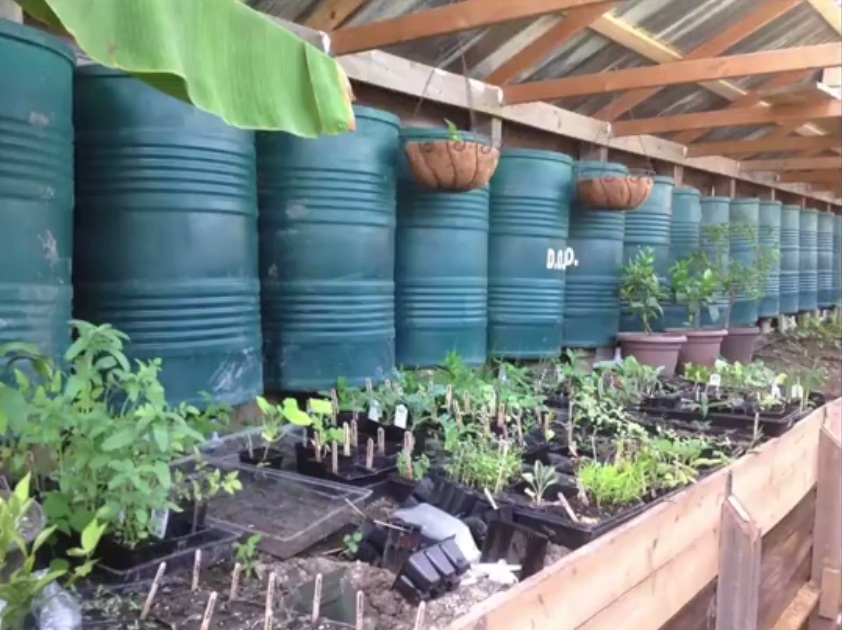

Setzlinge im Februar und März [67] - Zwergbanane im Grubentreibhaus auf dem Hochbeet hat nicht genug Platz [68]


Aloe-Vera-Pflanze im Grubentreibhaus [69] - Granatapfel im Grubentreibhaus [70]

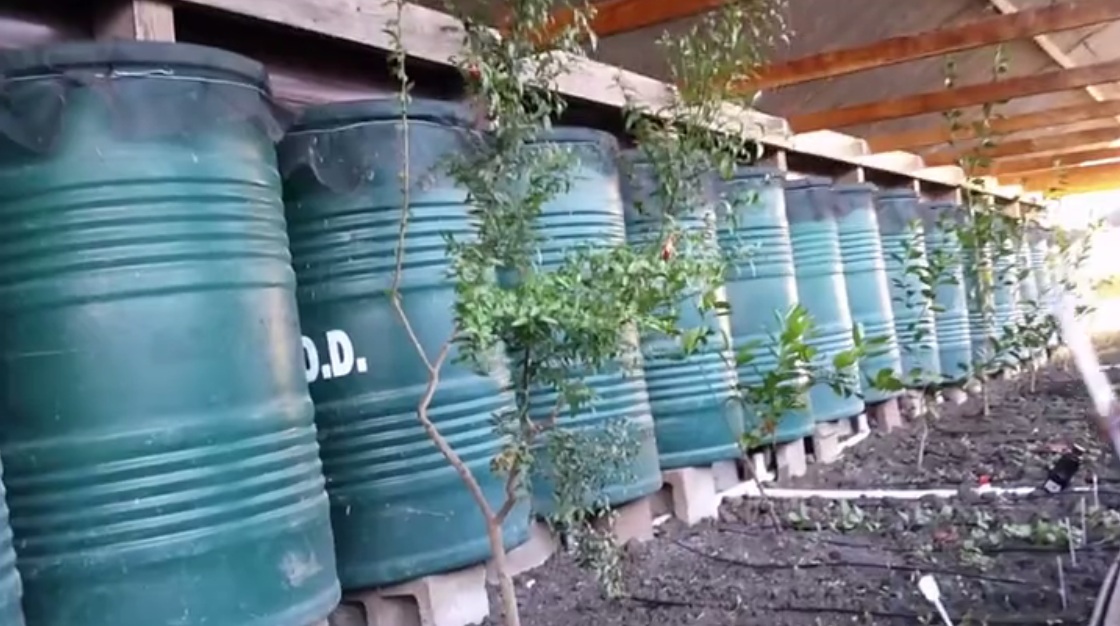

Orangenbaum im Grubentreibhaus [71] - Limonenbaum im Grubentreibhaus [72]

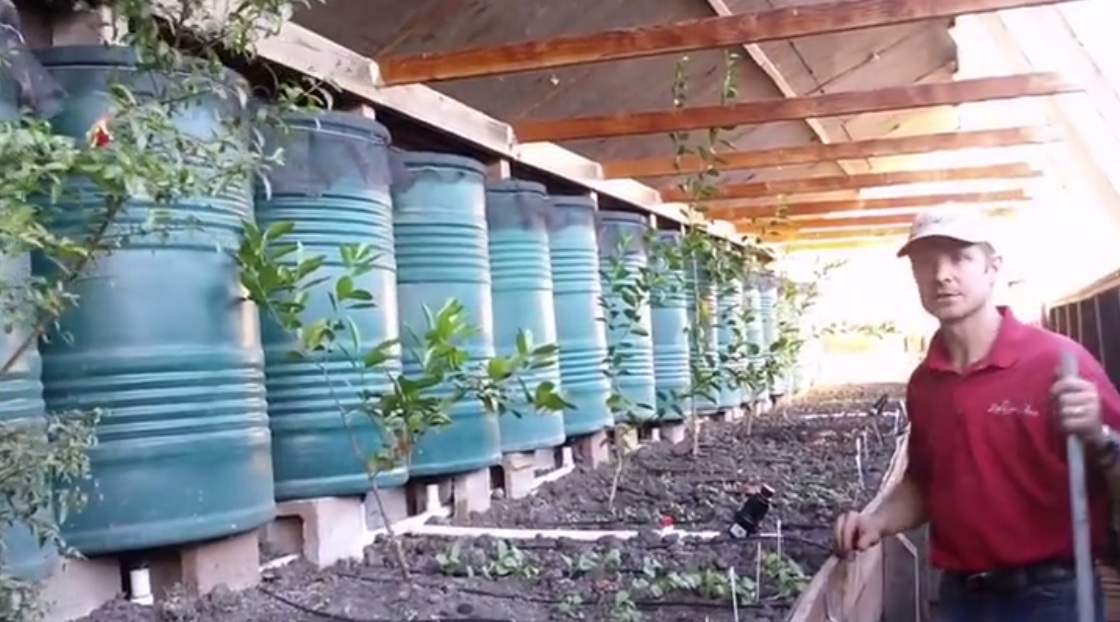

Tropische Bäume im Grubentreibhaus, geplant ist, die Äste an den Balken entlangwachsen zu lassen [73]


11. Eigenbedarf

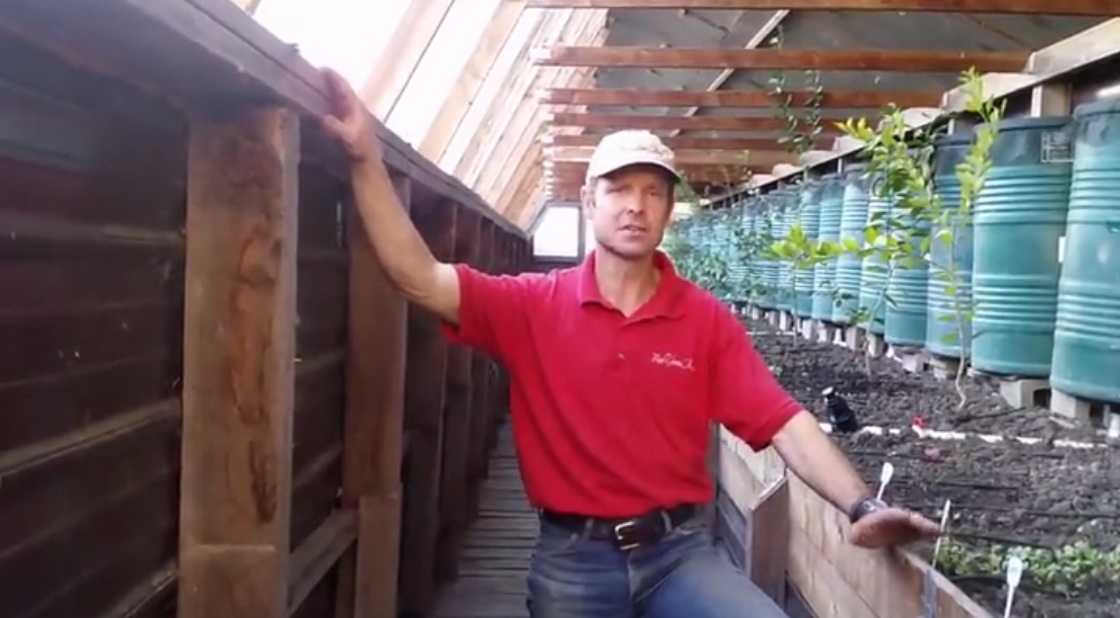

Die Reihe mit den Wasserfässern, die nur halb auf Betonsteinen stehen [74] - Kohlrübe im Grubentreibhaus [75]

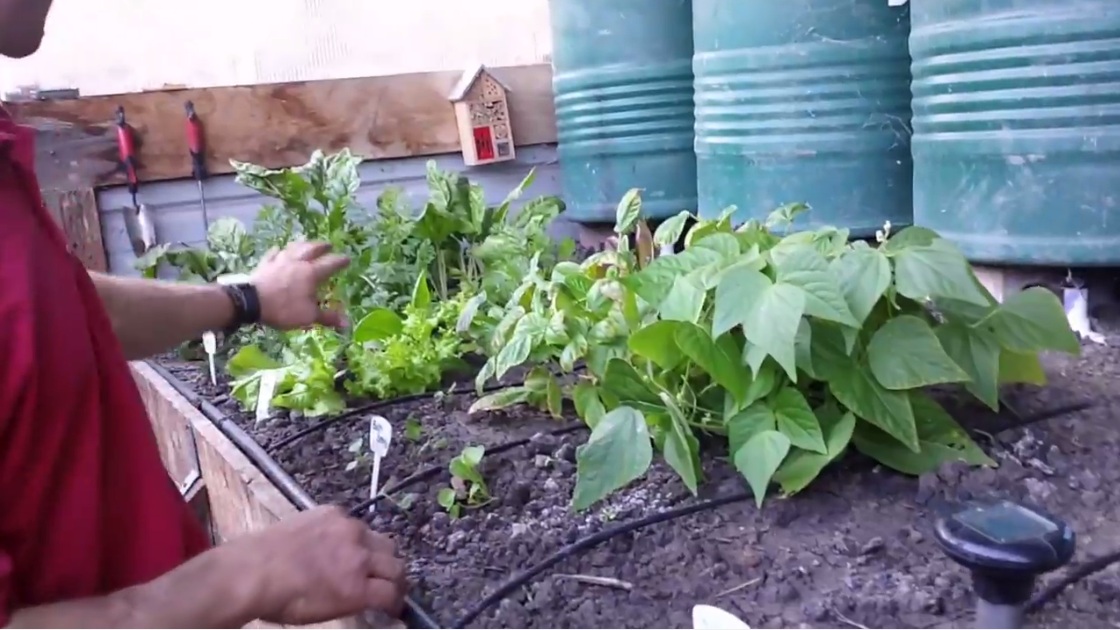

Salatzone im Grubentreibhaus [76] - Der Farmer mit einer Buschbohne im Grubentreibhaus [77]

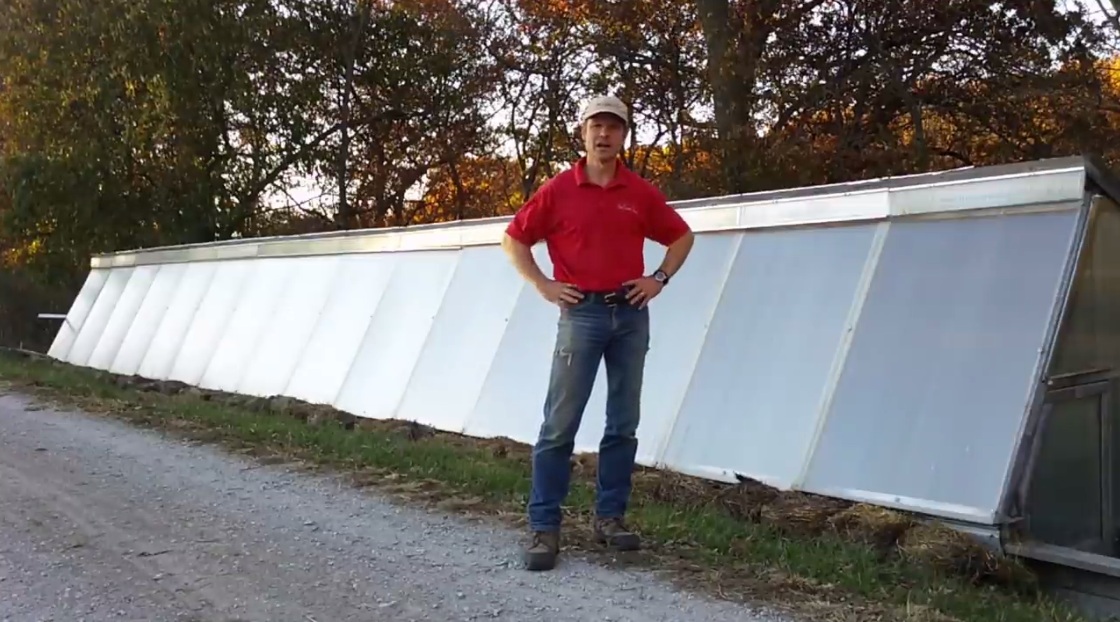

Der Farmer bei seinem Grubentreibhaus vor der Fensterfront [78] - und schreib einen Kommentar (leave a comment) [79]

Video 2: Zuschauerfragen und Projekte
Video 2: Walipini zum Zweiten: Antworten auf Zuschauerfragen
(orig. Englisch: Video 2: Walipini Followup: Answering Viewer Questions)
Video auf YouTube: https://www.youtube.com/watch?v=81Dsl1FWJTQ
Video auf Bitchute: https://www.bitchute.com/video/3NibPRgZvHa9/

Transkript (Übersetzung):

2-1. Probleme und Ideen für das nächste Walipini-Grubentreibhaus
Ok, hier sind wir wieder im Walipini. Es ist gerade Mitte Februar, draussen sind es 5 Grad [Fahrenheit], hier drinnen im Walipini sind es 59 Grad [Fahrenheit] (7''). Wir hatten haufenweise Kommentare, haufenweise Fragen, oh, das ist wirklich populärer als wir dachten (13''). Heute diskutieren wir einige Themen, die dort vorkamen, einige Veränderungen, die wir bei einem nächsten Walipini verwirklichen werden - und Antworten auf eure Fragen (20'').

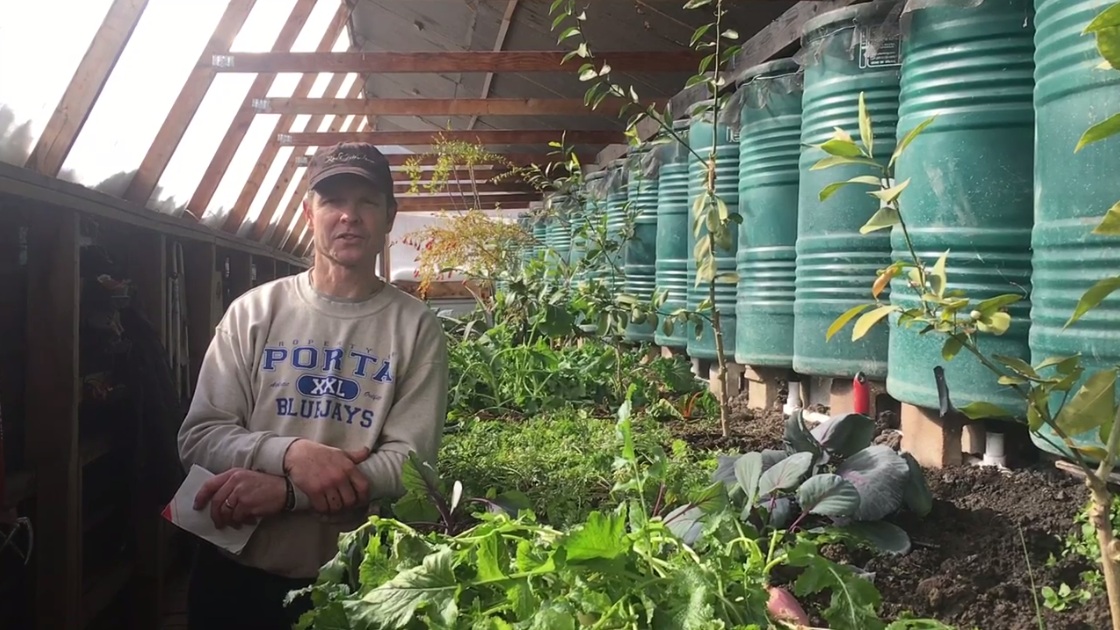

Video 2: Farmer im Walipini-Grubentreibhaus [80] - Video 2: Titel "Ein anderer Weg, von der Rote-Tor-Farm GmbH" (A different way, by Red Gate Farm LLC) [81]

Also, zuerst mal vorne weg muss ich klar sagen: Ich denke, viele Leute meinten, dies sei unser Endprodukt. [Aber] das ist eigentlich nur ein Prototyp. Dies ist der Beweis für das Konzept. Wir wollten versuchen zu sehen, was in einem Haus mit absolut OHNE Energie möglich ist (40''). Viele Leute meinten: "Also, wieso installieren Sie dort keine Gasheizung?" - "Oh, Sie benötigen Ventilatoren dafür, oder Sie benötigen dies oder das." Oder: "Da sollten Sie doch die Hinterseite öffnen." (47'') - Man könnte das alles machen, wenn man Energie oder Gas oder Elektrizität oder Solarkollektoren oder so was besorgt (54''). [Aber]: Wir versuchten das Konzept zu beweisen: Kann man ganz ohne zusätzliche Energie, ohne Ventilatoren, mit nichts Zusätzlichem dies über dem Gefrierpunkt halten? (1'3'') - Und genau so, mit dem im Hinterkopf entstand das Design (1'7''). Und wir haben für dieses Walipini 10 Jahre eingeplant, und dies ist sowieso auch ungefähr die Lebensdauer der Doppel-Polycarbonatfenster (1'15''). Und: Konnten wir denn etwas lernen durch dieses Design, das wir gerade vor uns haben mit dem 0-Energie-Haus? (1'27'') - Also, wirklich, die Erkenntnisse, die wir dadurch gewonnen haben, sind unbezahlbar (1'30'').

2-2. Da leckt ein Wasserfass wegen einer Bewegung im Boden: ein Ventil ist leck
Nun aber, zuerst die schlechte Nachricht. Diese schlechte Nachricht ist: Ungefähr 3 Tage vor dem Kälteeinbruch in den "USA" entdeckten wir ein ziemlich bedeutendes Leck in unserem Wassersystem (1'43''). Nun, ich will euch daran erinnern: Dieses Wassersystem ist - das ist wie ein Batteriespeicher, das ist ein thermischer Batteriespeicher (1'49''). Wenn also das Wasser im Winter rausfliesst, dann ist Schluss mit meinem Batteriespeicher (1'53''). Nun gut, dieses Ventil dort unten begann also genau vor dem Kälteeinbruch zu rinnen (1'58'').

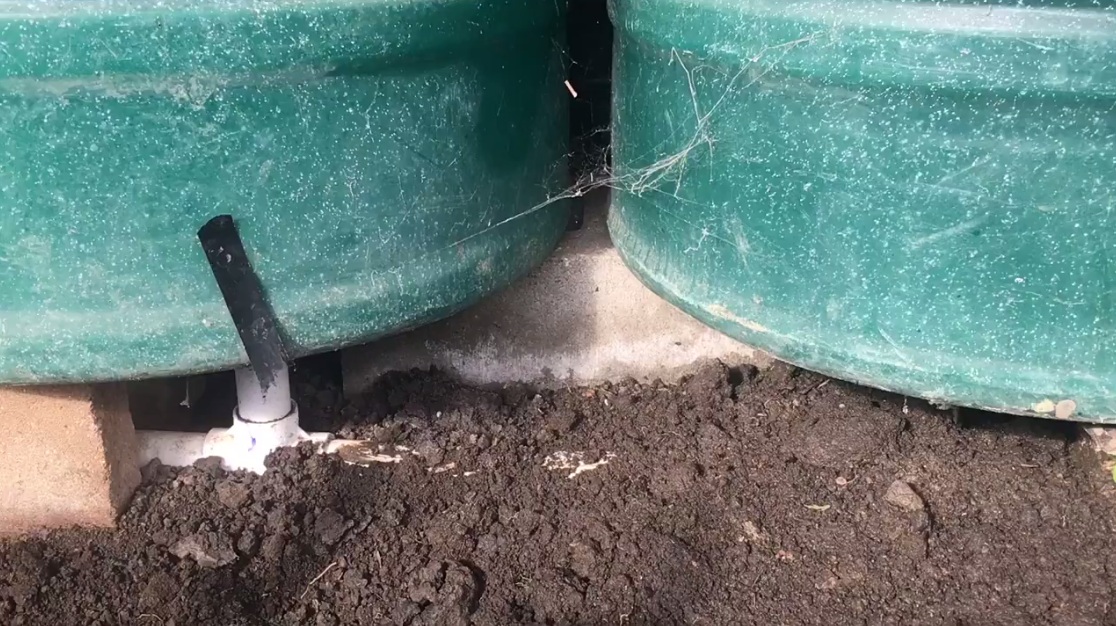

1 Ventil beim Wasserfass ist leck [82] - Wasserfass mit Wassereinlauf, der ist mit einem Lappen blockiert [83]

Ich konnte die Tankfässer nicht entleeren und das Leck rechtzeitig bis zum Kälteeinbruch reparieren. Also ich wusste, das wird nun unangenehm (2'6''). Aber wir dachten: "Ok, so ist es eben." (2'10'') Warum ist denn das so geschehen? Also, eine Änderung, die ich machen werde, und ich denke, dies habe ich schon im ersten Video erwähnt (2'15''): Hier wird entweder ein Fundament gemacht oder die Erde wird verdichtet. Es geht um nur 400 Pfund, 450 Pfund pro Fass (2'22''). Also, man kann diese Erde verdichten und sichergehen, dass da nichts absinkt (2'25''). Wenn da was absinkt, auch wenn die PVC-Einrichtungen ziemlich flexibel sind, so kann das doch Lecks in den Verbindungsstücken verursachen, und das ist genau das, was da passiert ist (2'34''): Dieses da [ein Fass] hat sich etwas abgesenkt, das hat dann das Leck im Verbindungsstück verursacht, und zwar genau zum falschen Zeitpunkt im Jahr (2'38''). Und nun ist es so: Wenn ich 50% des Wassers verliere, dann habe ich 50% meiner Heizkapazität verloren (2'44''). Ich gebe euch eine Idee, eine Berechnung: Ungefähr 3 Stunden Sonnenschein gibt mir eine Erhöhung von 80.000 BTU [Britische Thermische Einheiten - British Thermal Units] (2'52''). Nun, für die Ingenieure im Publikum, ah, das ist so viel Energie wie eine Zimmerheizung 16 Stunden etwas laufen zu lassen oh, 1500 Watt Zimmerheizung während 16 Stunden (3'2''). Das ist ein sehr hoher Wert an Heizkraft, den diese Fässer aufnehmen (3'5''). Aber wenn ich das Wasser aus den Fässern verliere, dann bekomme ich entweder nur noch 0, oder wenn es halb voll bleibt, dann habe ich nur noch die Hälfte davon (3'11''). Also können Sie sehen, welch wichtige Rolle dieses Wasser spielt (3'13''). Und wenn das System leckt, dann wird zu dieser Zeit gleich das System zerstört (3'17'').

2-3. Projekt: Leitungsverbindungen zwischen den Wasserfässern in einer gewissen Höhe installieren - das erste Fass wird so zum Sedimentensammler
Die erste Veränderung, die ich machen würde, ist: Beim ersten Fass, wo der Wasserzulauf ist, würde ich ein Einbahn-Ventil hinmachen, und die Röhre geht dann in den Tank. Bisher stopfe ich das Rohr [im Winter] mit einem Lappen zu, damit dort keine kalte Luft eindringt (3'29'').

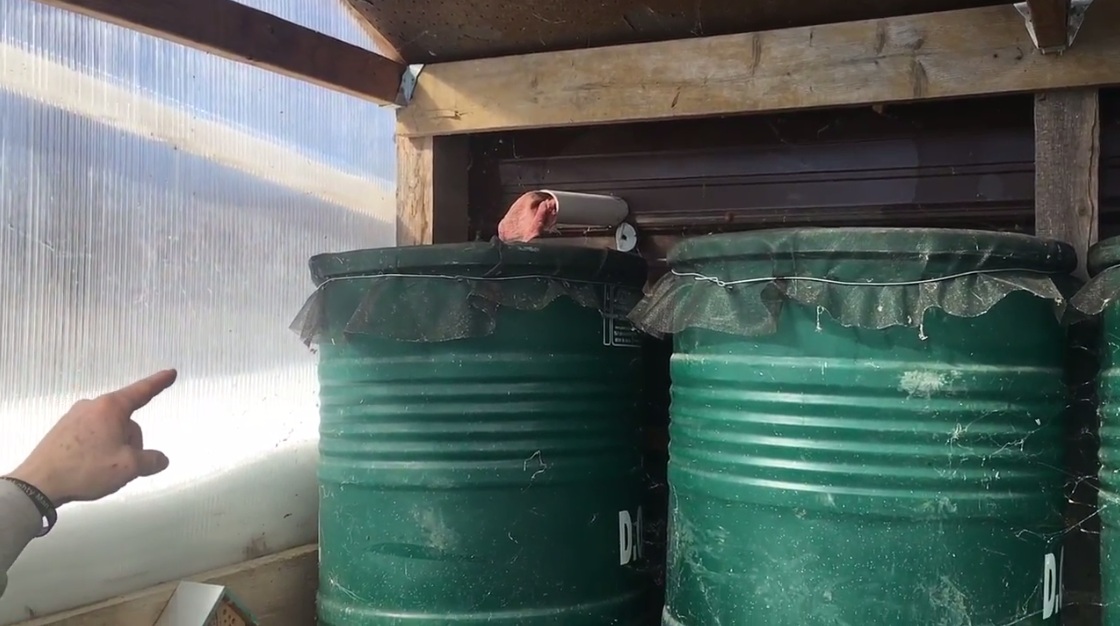

Regenfass mit der Zugangsröhre, die mit einem Lappen blockiert ist [83] - Zoom [84]

Nun, wenn dann Wasser in dieses Fass fliesst, werde ich den Ausgang am Fassboden verändern (3'36'') und auf 10 bis 12 Inch (25,4 bis 30,48cm) Höhe über dem Fassboden setzen, so dass es dann ein Überlauf in den zweiten Tank entsteht, und der Grund dafür ist folgender: Die Fässer werden sich voll füllen (3'47''). Der eigentliche Grund dafür ist, dass ich alle Sedimente dann im ersten Tank sammeln kann, und dann den Überlauf in den nächsten Tank ermögliche (3'54''). Und so bleibt ein grosser Teil der Sedimente hier im ersten Tank und ich muss nur diesen ersten Tank reinigen - vielleicht 2x jährlich - aber ich muss dann diese [die nächsten] Fässer nicht mehr reinigen (4'6'').

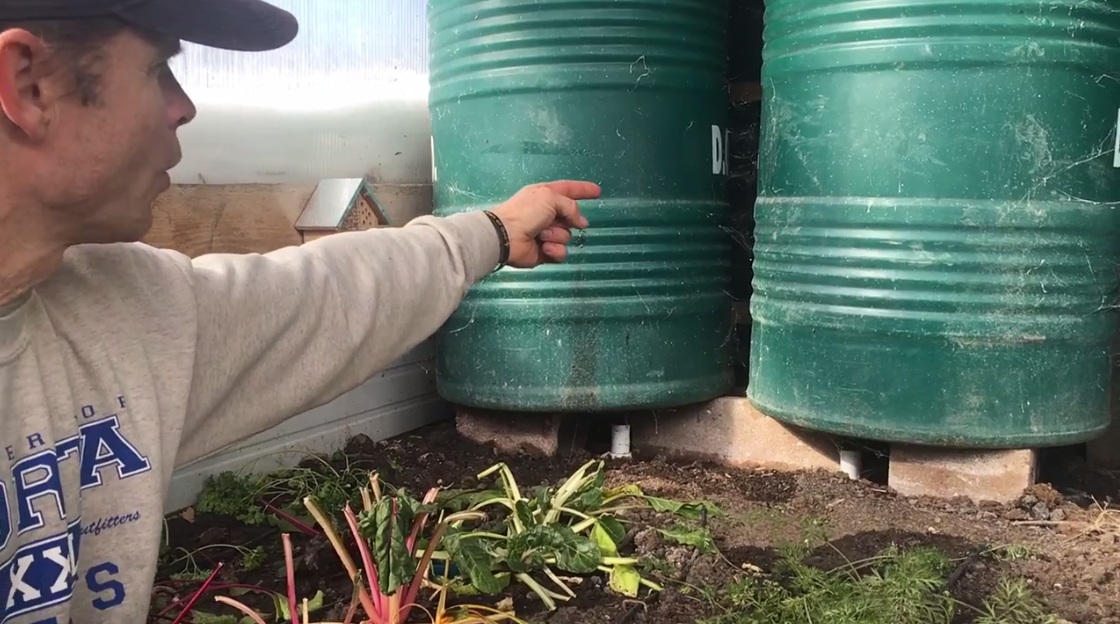

Das Wasserfass-Heizsystem: Die Höhenangabe, wo die Zwischenröhre zum nächsten Wasserfass angebracht wird [85]

2-4. Projekt: Zwischen den Tanks Ventile installieren
Jetzt: Was ist denn die Prävention dieses Problems mit dem Leck im System genau in der kältesten Jahreszeit? (4'13'') - Also, was ich nun korrigieren würde, ist: Ich würde Ventile in die Verbindungsrohre setzen. Wenn ich 3 Ventile setze, dann habe ich 4 verschiedene Abschnitte (4'25''). Wenn ich dann ein Leck in einem der Abschnitte habe, kann ich diesen Abschnitt isolieren, das Wasser dieser Tanks über die Bewässerung ablassen und die Reparatur durchführen, und am Ende die Fässer wieder auffüllen (4'36''). Diese Option habe ich derzeit nicht, weil ich keine Zwischenventile habe (4'39''). Und ausserdem, wenn mir ein Profi-Klempner beim Bau geholfen hätte, dann hätte er mir sicherlich auch gesagt: "Wissen Sie was? Sie benötigen hier vielleicht noch Ventile dazwischen, denn wenn da was passiert, braucht man das." (4'46'')  Ich habe nun keine Möglichkeit, das Wasser zu halten, sondern muss das gesamte Wasser rauslassen, die gesamten 1600 Gallonen Wasser dieser Tanks (4'54''). Und das ist kein gutes Zeichen. Also, macht diesen Fehler bitte nicht nach (4'58'').

2-5. Wetterdaten: Harte Winter, Kälteeinbrüche, 12 Tage ohne Sonne - Nächte bis -20ºC - bei leichtem Frost im Treibhaus sichert der Graben die Pflanzen vor Frost
Ok, mehrere Leute haben uns gefragt: "Welche Temperaturen habt ihr da drinnen? Also, unser Grundstück ist auf dem 40. nördlichen Breitengrad, und unsere Pflanzenzone ist grob gesagt 5b, also eigentlich sind wir gerade so am Rande (5'10''). Nun, in den letzten 2 Wochen kann der Kälteeinbruch in die "USA" (5'17''), ah, hier habe ich einige Zahlen dazu aufgeschrieben: Ich lese nun von meinen Notizen ab (5'20''). Also, die letzten 12 Tage hatten wir Dauerfrost, wow, und wir hatten 12 Tage lang keine Sonne. Dieser [Tag heute] ist der erste sonnige Tag, deswegen kam ich heute wieder ins Walipini, ich liebe es bei Sonne, gut und warm (5'34'').

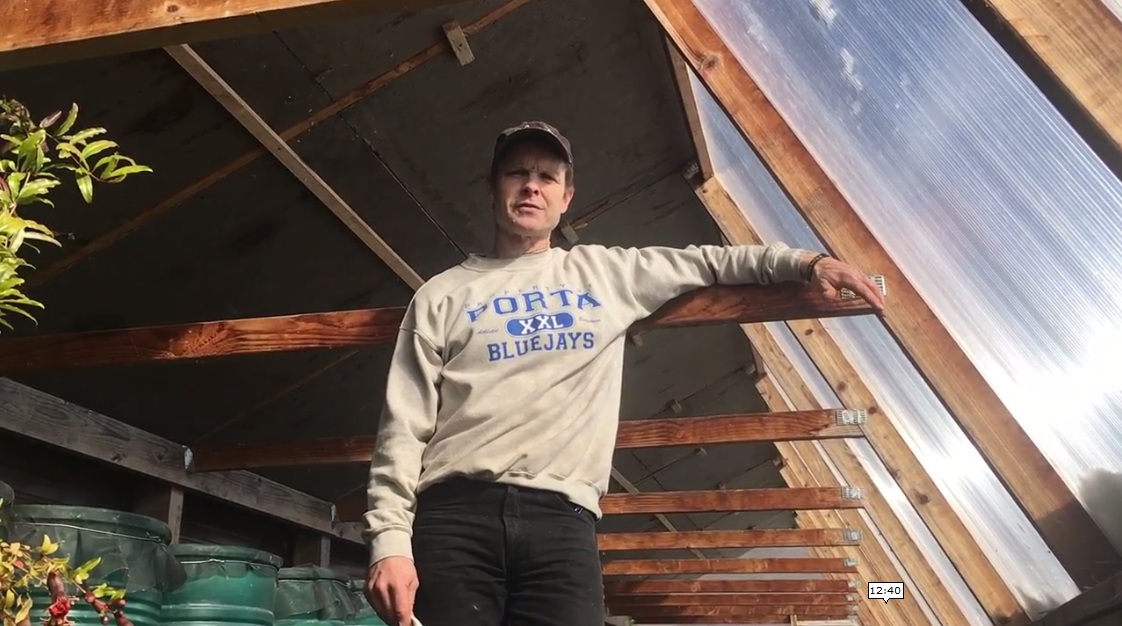

Der Farmer im Dach schildert Begebenheiten über Wetter und Temperaturen [86]

Also, keine Sonne, das tut uns wirklich weh, obwohl man TROTZDEM ja die Sonnenstrahlung reinbekommt, die dann doch noch wärmt (5'40''). Aber am Tag war die höchste Temperatur in den letzten Wochen 17 Grad Fahrenheit [-8,3ºC], und in der Nacht waren es normalerweise einstellige Werte, die nahe Null lagen, und bis zu -5 Grad Fahrenheit [-20ºC] (5'53''). Jetzt gerade sind es 7 Grad draussen [-13ºC]. Also, das ist ja oh - es waren wirklich meistens einstellige Werte, immer mit nur wenig Sonne, nur ca. 2 Stunden Sonnenlicht in den letzten 2 Wochen (6'5''). Also das war die schlimmste Zeit, in der das Leck im Wasserfass-Heizsystem passieren konnte (6'9''). Aber in Tat und Wahrheit, oh, ist das das erste Mal, dass es eine schlechte Nachricht gab, das ist wirklich das erste Mal. Wir hatten schon mehrere Frostwinter und es ist immer alles gut gegangen, was die Nachttemperaturen angeht - ah - auch während kältesten Nächten, die tiefste Temperatur war um 0 Grad, minimal 28 Grad [-2ºC], da waren wir mal unter 0 Grad (6'27''). Aber wir haben ja noch Wasser in den Fässern, und Ihr könnt ja den oberen Teil der Zitrusbäume sehen, die sehen besser aus, weil die Kaltluft - so wie wir es geplant haben - die Kaltluft sinkt ab, verlässt das Hochbeet und sammelt sich im Kaltluftgraben (6'40''). Somit wurden die oberen Teile der Zitruspflanzen damit geschützt (6'42''). Und einige der Pflanzen im Hochbeet hier können die kalten Temperaturen sowieso ertragen (6'48''). Also, wir waren fähig - genau - eine gewisse Überlebensrate zu garantieren, auch wenn unser System nun etwas versagt hat (6'55'').

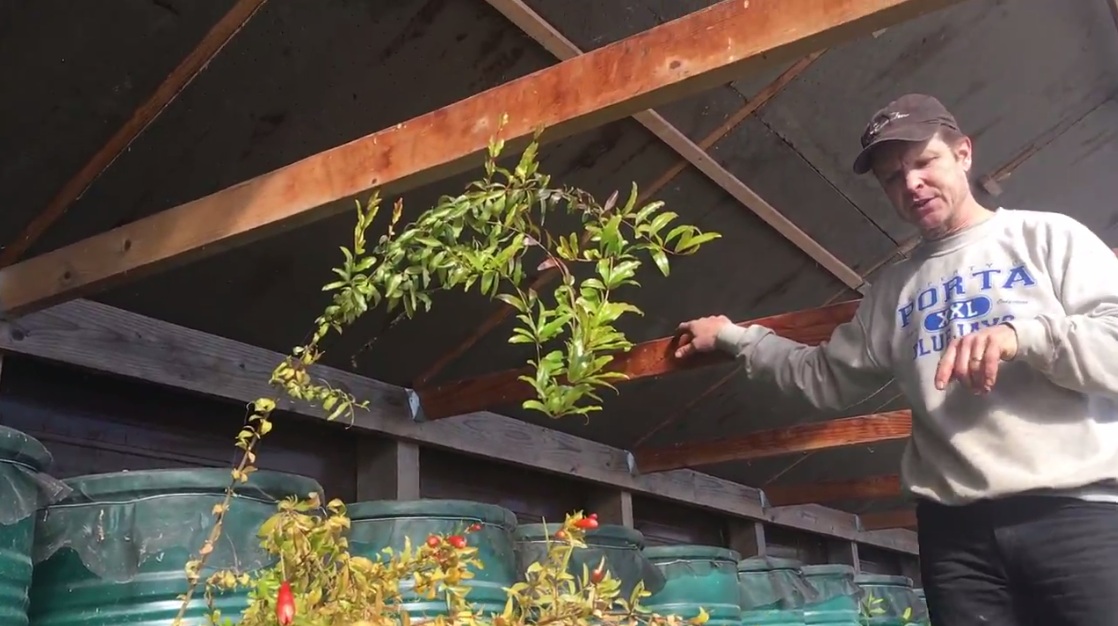

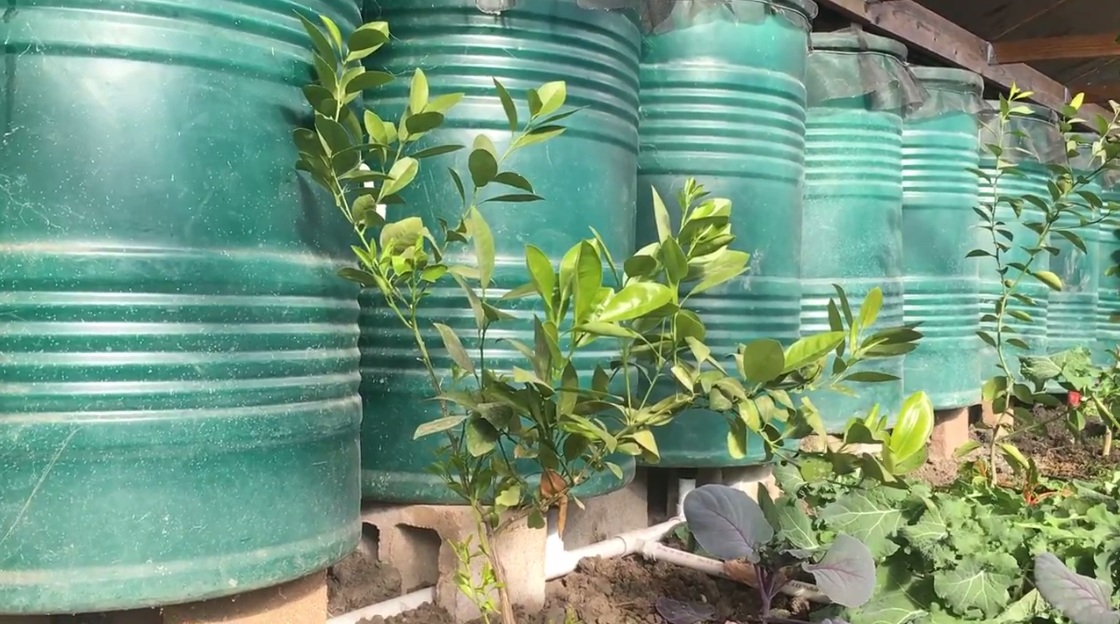

Die Zitrusbäume haben durch den Frost nicht gelitten [87] - Der Limonenbaum hatte mit dem kurzen Frost keine Probleme, weil die Kaltluft in den Kaltluftgraben abgeflossen ist [88]

2-6. Prinzip: Das Dach auf der Nordseite muss schwarz sein
Aber während ich hier oben stehe, möchte ich euch etwas über das Dach erzählen (6'58''). Einige Leute fragten mich: "Warum ist die Rückseite nicht verglast?" Ok, wir erinnern uns, dieses Haus ist komplett ohne Energieversorgung, es gibt keine zusätzliche Heizung hier. Man kann die Rückseite verglasen, und dann kommt für die Sommerpflanzen auch von hinten Sonne rein (7'15''). Die wachsen dann, und ich würde das auch tun. ABER wieso habe ich die Rückseite nicht verglast? Weil ich den gesamten Energiekreislauf betrachte, was total reinkommt, und was rausgeht. Man will doch dabei die Gesamtfläche so klein wie möglich halten, denn hier entsteht doch der Netto-Energieverlust (7'31'').

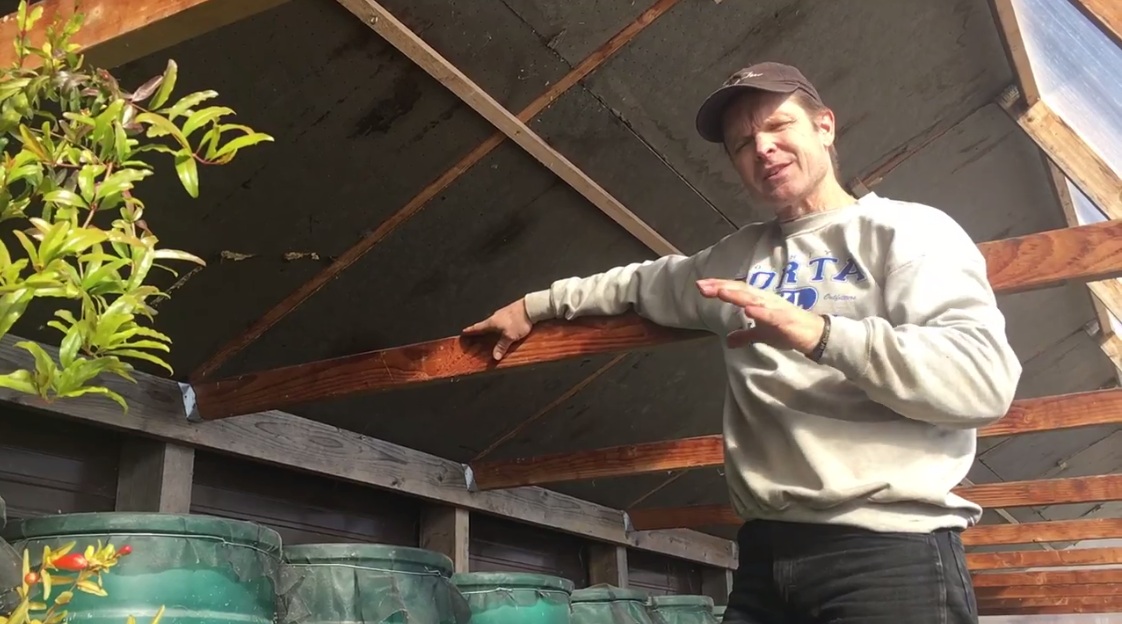

Die Nordseite des Daches ist schwarz [89]

So, nun verliert man an der Nordseite einen Haufen Energie, klar? (7'36'') - Und wenn man da Isolationsschichten oder ein zusätzliche Heizung anbringen würde, oder wenn wir da ein Gap-System [?] mit Ventilatoren hätten und so Zeug, dann kann ich mir das leisten und ich würde das verglasen (7'46''). Aber ich will so was nicht drin haben. Also muss ich wirklich genau kontrollieren, wo ist der Netto-Abfluss, und das ist die Rückseite, die hat einen gigantischen Netto-Abfluss (7'55''). Somit muss ich dort den Schutz anbringen, ok? (7'57'') Und im Sommer werde ich das [den oberen Teil des Dachschutzes] runterklappen, so dass von aussen mehr Licht reinkommt (8'1'').

2-7. Prinzip: Das Regenwasser der südlichen Fensterfront wird NICHT gesammelt, weil die Basis zu tief liegt
Nun, Leute haben mich auch gefragt, wieso ich das Regenwasser der Südwand nicht sammle. Der Grund ist der, dass sich das Sammeln dieses Regenwassers nicht lohnt, weil die Fensterwand tiefer als die Tanks liegt, und dann müsste ich das Wasser in die Tanks hochpumpen (8'15''). In diesem Walipini gibt es KEINE Energie, also wollte ich keine Pumpe und gar nichts so (8'20''). Und noch das: Der Nordteil des Dachs ist geneigt gebaut, so dass man im hinteren Teil über den Fässern ein Maximum an Energie generiert, und ich muss nie Wasser pumpen (8'29''). Alles hier läuft nur mit der Gravitation (8'31'').

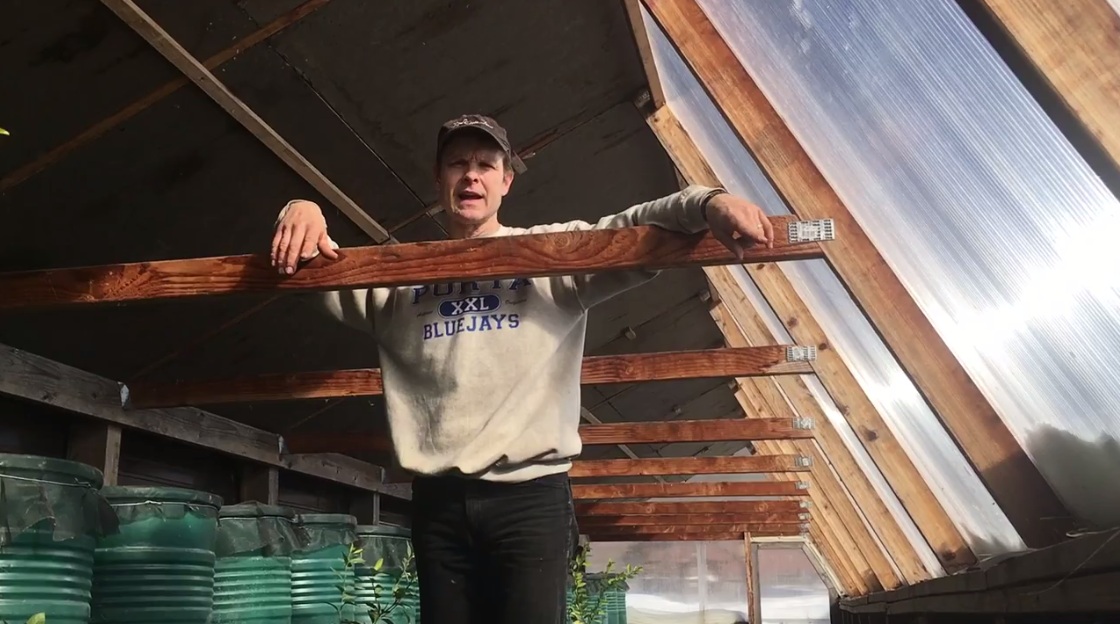

Die Basis der Fensterfront liegt tiefer als die Tanks, und somit wird das Regenwasser der Fensterfront nicht gesammelt [90]

2-8. Der Nordteil des Dachs ist geneigt, um den Innenraum zu verkleinern
Der zweite Grund für das geneigte Dach im hinteren Teil [der Nordteil] ist, weil man dadurch mehr Sonnenstrahlung einfangen kann, und gleichzeitig reduziere ich den Innenraum im Walipini (8'41''). Ich minimiere die Oberfläche, wo der Wärmeverlust passiert, und ich minimiere auch das Luftvolumen im Walipini, so dass ich viel weniger Luft erwärmen muss (8'51'').

2-9. Projekt über Luftzug: Da fehlen einige Schläuche im Graben für mehr natürliche Belüftung mit automatischem Luftzug: Schläuche gehen einige 100 Fuss durch die Erde und die Luft passt sich der Erdtemperatur an
Um darauf zurückzukommen, welche Veränderungen ich verwirklichen werde: Es geht um Belüftung, Belüftung, Belüftung (8'57''). Ok, Pflanzen brauchen CO2, aber man sollte doch die Bodenwärme besser nutzen, da geht's nun durch (9'5''). Das ist ein ganzes System, die Luft durch die Erde zu leiten, manchmal Lochsystem (gap system) genannt (9'8''), das sind wunderbare Systeme, ich denke [dass] einige Leute die wirklich so angepasst haben, das war eine Meisterleistung (9'18''). Grossartige Ergänzung des Systems. Ich denke, Russ Finch hat diese System perfektioniert, mit seinem Treibhaus im Schnee (9'24''). Aber nun wieder: Ein Lochsystem braucht oft doch noch zusätzlich Strom. Kann man das nicht ohne Strom haben? Und man kann das absolut (9'34'').

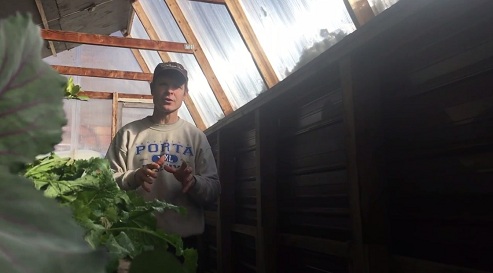

Farmer im Graben: Belüftung fehlt weil Luftschläuche im Graben fehlen [91]

Wir haben hier viel Belüftung generiert, einfach mit der Konvektion, ok? Die heisse Luft steigt auf, passiert die Oberlichter, die wir oben montiert haben, das System scheint wirklich gut zu funktionieren, aber was fehlt denn da: Ich habe nicht genügend Luftschläuche am Boden im Kaltluftgraben installiert (9'47''). Ich würde heute 10x oder 20x so viele Luftschläuche legen. Nun brauchen Sie Entwässerung, wenn Sie in einem hohen Grundwasserpegel bauen. Aber ich würde Luftschläuche einige 100 Fuss durch die Erde legen, bis sie das Walipini erreichen (10'5''). Und wenn diese Wärme warm genug ist und dann die Oberlichter geöffnet werden, dann geht die Warmluft nach oben und saugt automatisch kühlere Luft von unten nach (10'13''). Jetzt, im Winter sollte ich einige Ventilatoren laufen lassen, um die Luft von aussen anzuziehen und ins Treibhaus zu leiten (10'20''). Aber ich denke, ein solches zusätzliches System würde das Design verbessern, und die Temperaturen würden dann noch tiefer ausfallen (10'31''). Dann würde es im Sommer noch kühler, und im Winter noch wärmer (10'35'').

[Diese Belüftungssystem, Belüftungsröhren 30m durch die Erde zu leiten, um dort die Temperatur der Luft anzupassen, kommt von Michael Reynolds mit seinen Erdschiffen].

2-10. Projekt: Stabile Vorderwand und ein sicheres Fundament für die Wasserfässer
Noch eine Verbesserung, die ich vorhin schon erwähnt habe, ist die Vorderwand [die Südwand]: Da sollte entweder eine gegossene Wand oder eine Ziegelwand stehen (10'42''). Aber so ging es auch gut: Wir haben ein Loch gegraben, wir haben die Materialen benutzt, die vorhanden waren, aber ich würde hier definitiv eine Mauer bis unten giessen, und dann Entwässerungsplatten anbringen und Kies am Boden (10'58''), und dann , wenn der Betonmischer schon mal hier ist, würde ich vielleicht noch ein Fundament für die Wasserfässer giessen, ich habe diskutiert, ob ich ein Fundament für die Tanks oder einfach die Erde verdichten soll (11'9''). Das müssen Sie mit Ihrem lokalen Ingenieur besprechen, da braucht es dann gute Lehmerde (11'13''). Es sollte möglich sein, die Erde mit einem Verdichter zu verdichten, insgesamt handelt es sich um ein Gewicht von 13.000 Pfund oder so, ca. 13.000 Pfund Wasser (11'22''), pro Fass sind es 450 Pfund, also man muss die Erde schon genügend verdichten, aber was ich nun vorhabe, ist, beim gesamten System das Wasser rauszulassen, die Erde nochmals zu verdichten und alles nochmals montieren, also Sie wollen das ja sicher nicht alle 5 Jahre machen (11'33'').

2-11. Projekt: Temperaturen mit einem Multithermometer beobachten
Eine weitere Aufgabe, die ich lösen würde: Ich würde wirklich die Temperaturen und die Feuchtigkeit beobachten, die es wirklich braucht, um in den verschiedenen Teilen das Walipini zu betreiben. Da sind verschiedene Temperaturen: am Hochbeet, an der Vorderwand, da ist der Kaltluftgraben, und da sind die Temperaturen an den Fässern (11'49''). Ich würde an die Fässer ein Thermometer setzen, um die Temperatur zu beobachten. Das ist ein Faktor, der es erlaubt die Situation vor einem grossen Kälteeinbruch abzuschätzen (11'59'').

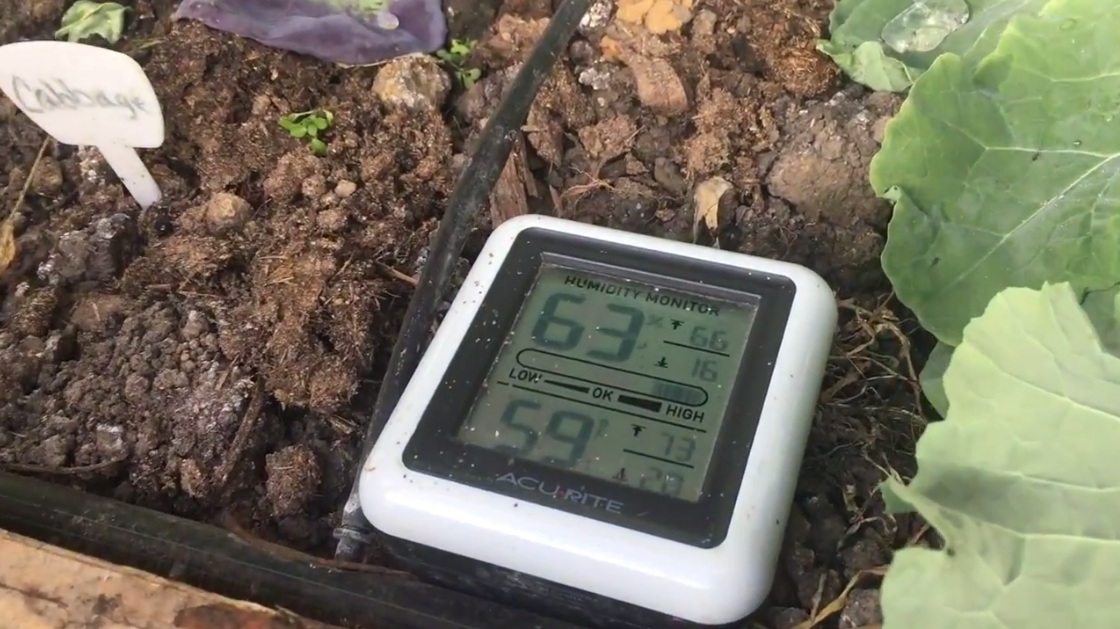

Multithermometer [92]

Damit kann man auch Berechnungen über den Nettoanstieg der thermischen Energie anstellen. Was man da alles berechnen kann: Wassertemperaturen kontrollieren, und dann kann man sehen, für wie viele Tage Energie vorhanden ist, oder mit wie vielen Stunden Sonnenlicht die Energie hochgeht. Das sind alles einfache Berechnungen (12'14''). Also, man setzt Multithermometer in die Ecken, denn da sind Mikroklimaten im Treibhaus, und man kann so die Pflanzen genau an die Stellen setzen, wo es sich am meisten lohnt (12'23''). So, gehen wir mal da rüber. Ich zeige euch ein perfektes Beispiel von Mikroklima, das man mit so einem Multithermomenter feststellen könnte (12'31'').

2-12. Prinzip: Wasserfässer heizen: Kleine Sprosse der Aloe-Vera-Pflanze bei den Wasserfässern - Prinzip: Wärmeliebende Pflanzen nahe den Wasserfässern setzen
Wie Sie wissen, hatten wir da ein [Problem] dieses Jahr, wegen dem Wassersystem und dem Kälteeinbruch (12'41''), aber ich möchte euch nun einen Fall zeigen, die Aloe-Vera-Pflanze hier: Sehen Sie mal diese Sprosse an, ok, die kommen schön, sie sind fest, sie sind voller Energie, auch wenn die Hauptpflanze durch den Frost schon einen Schaden davongetragen hat, so waren die hinteren Teile doch geschützt, und genau: Sie waren sehr nah an den Wasserfässern (12'57''). Also, diese Wärme beschützte sie vor den auslaufenden Wasserfässern, beschützte die kleinen Sprosse da hinten (13'2''). Nun, so kann man die Pflanzen also strategisch platzieren, so dass sie am besten wachsen (13'7'').

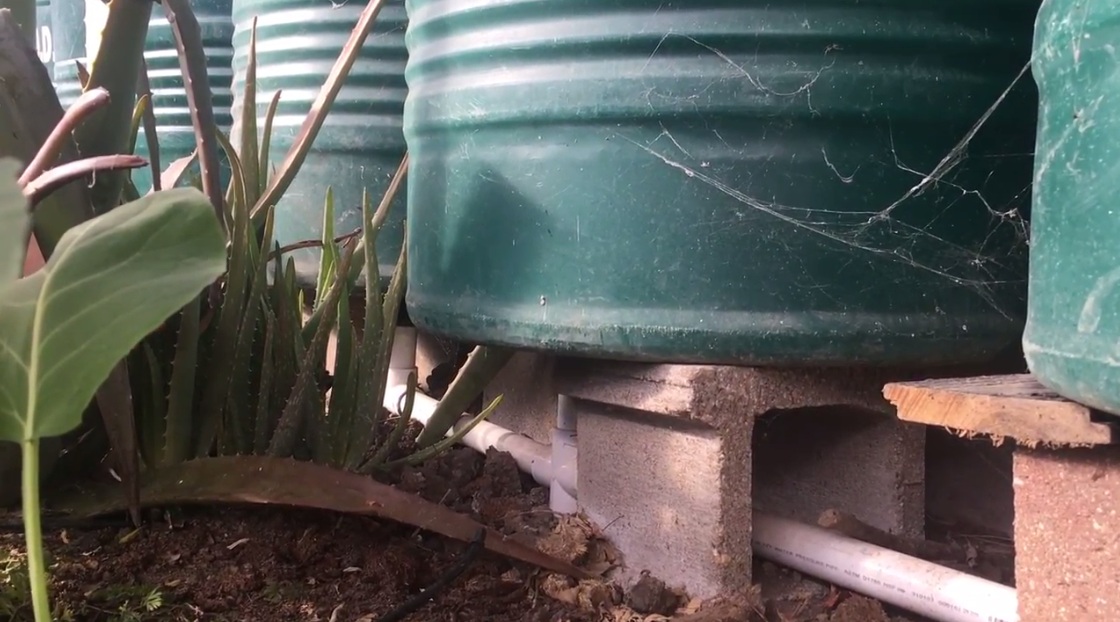

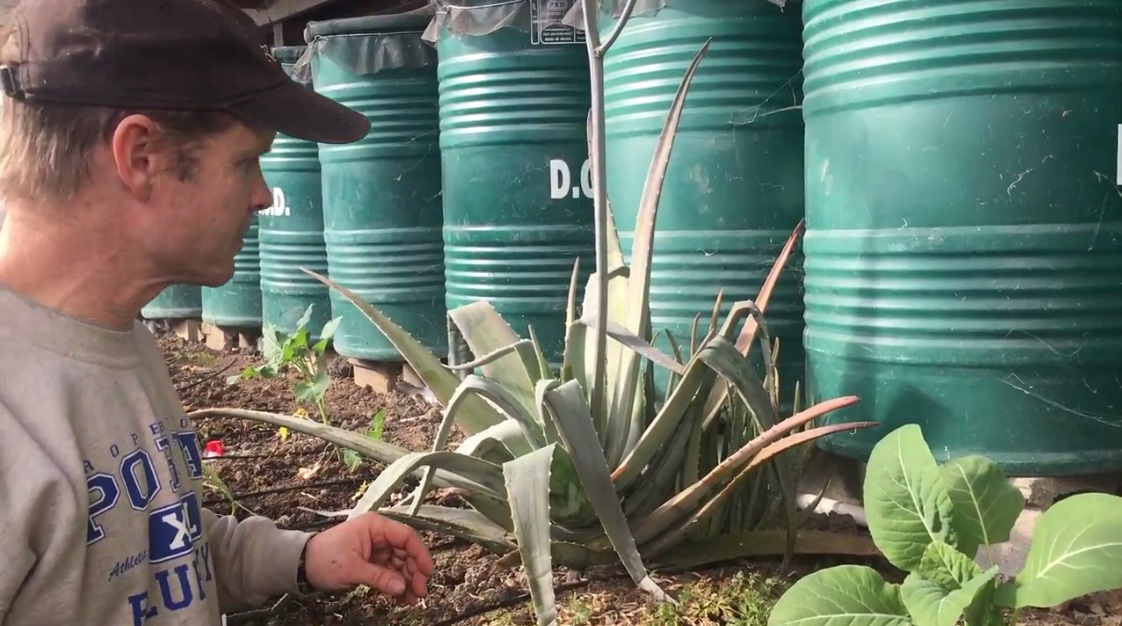

Die Aloe-Vera-Pflanze hat einen Frostschaden erlitten [93] - Die Sprosse der Aloe-Vera-Pflanzen wachsen beim Wasserheizfass [94]

2-13. Prinzip: Bewässerung+Pflanzen und auch die Ernte sind in Sektoren unterteilt - im Februar sind 2 Sektoren geerntet, in 1 Sektor wächst noch Gemüse
Nun, schauen wir mal: Ende Februar ist die Situation so, vieles ist abgeerntet (13'11''). Hier haben wir die Suppengemüse und die Salate und die Zutaten für die Eintöpfe und all solche Sachen geerntet, bis heute ist dort das Meiste abgeerntet, und wenn wir auf die andere Seite schauen, also Abschnitt 1 und 2 sind fast komplett abgeerntet (13'27''). Wir haben aber noch den Abschnitt 3, da ist noch reichlich Gemüse (13'29'').

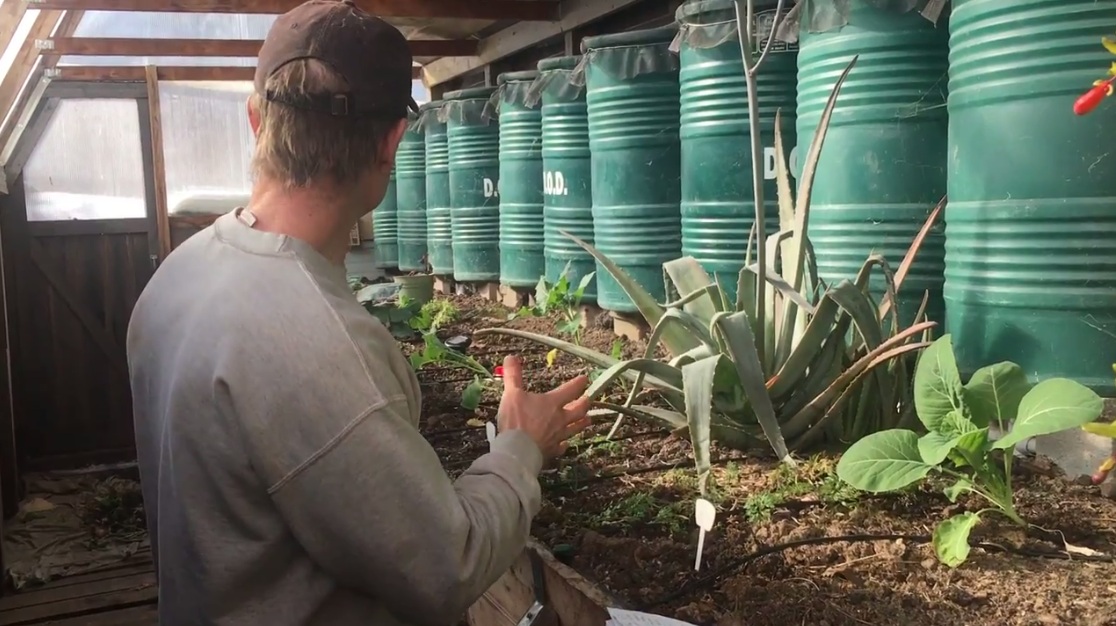

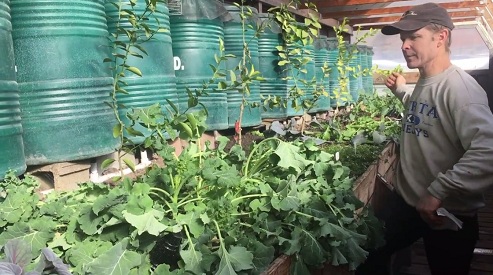

Februar: Sektoren 1 + 2 sind abgeerntet und leer [95] - Februar: Sektor 3 ist noch voll mit wachsendem Gemüse [96]

Ja, da wachsen noch Kohlköpfe, die kommen im Frühling an die Reihe, und die Kohlrabi sind nun bereit (13'36''). Wegen des Ausfalls unseres Wassersystems mussten wir entscheiden: Verwenden wir das Wasser zur Bewässerung oder belassen wir es in den Tanks für die Wärme? Ich wollte es in den Tanks behalten für die Wärme, deswegen werden nun unsere Karotten schlussendlich wohl nicht so gross und nicht die besten, aber für die Leute, die Karotten ziehen, man kann sie ja drin lassen und dann sehen, was passiert. Hier ist so eine und sehe, wie es ihr geht: Sie ist klein, aber noch gesund, die Wurzel ist noch intakt (13'57''). Also, ich denke, dass wir sie hier drin lassen können und sie weiter wachsen, mal sehen, wie es rauskommt (14'2'').


Kleine Karotte muss noch wachsen [97]

2-14. Prinzip im Februar: Ernten, um Platz für Setzlinge zu machen
Da sind noch Steckrüben zu ernten. Die müssen raus da, und andere Sachen kommen dann rein (14'7''). Der Lauch kommt bis zum Frühling (14'9''). Und das da muss auch raus, der Rucola, das haben wir schon geerntet, also das ist ja in die Höhe geschossen, dann mussten wir es ernten (14'18''). Vieles muss hier verschwinden, denn dann kommen neue Saaten, die Saat für die Setzlinge ist schon vorbereitet, und diese Pflänzchen kommen dann nach draussen, denn in ungefähr 2 Wochen wird es warm genug sein, dann man alles draussen anpflanzen (14'33''). Also diese Sachen kommen dann alle nach draussen und werden dort geerntet, und dann kommen diese Samentablare nach unten (14'40''), dann kommen die Samentablare wieder hoch, dann wird das Treibhaus wieder ein neuer Garten, wenn man so will (14'51'').

2-15. Prinzip: Der Schnee bleibt auf dem Dach als Isolierschicht - der Schnee bleibt vor der steilen Fensterfront als Isolator
Die Fensterfront ist ja ziemlich steil: Der Schnee fällt dann relativ schnell ab, wenn die Sonne hervorkommt (14'58''). Jetzt, wenn es über Nacht geschneit hat, komme ich und wische den Schnee etwas von den Fenstern, denn die Sonne soll ja optimal hereinscheinen können (15'7''). Aber die Rückseite, dort bleibt der Schnee definitiv liegen, denn das ist eine grossartige Isolationsschicht, speziell jetzt, wenn die Temperaturen im einstelligen Bereich liegen, das sind doch hübsche 3 bis 4 Inches Schnee auf der Rückseite des Daches, eine grossartige Isolationsschicht (15'16''). Und hier ist noch ein Fakt: Der Schnee hier [der steilen Fensterfront] bleibt ebenfalls hier am Boden liegen. Denn das ist wieder eine perfekte Isolationsschicht (15'21'').

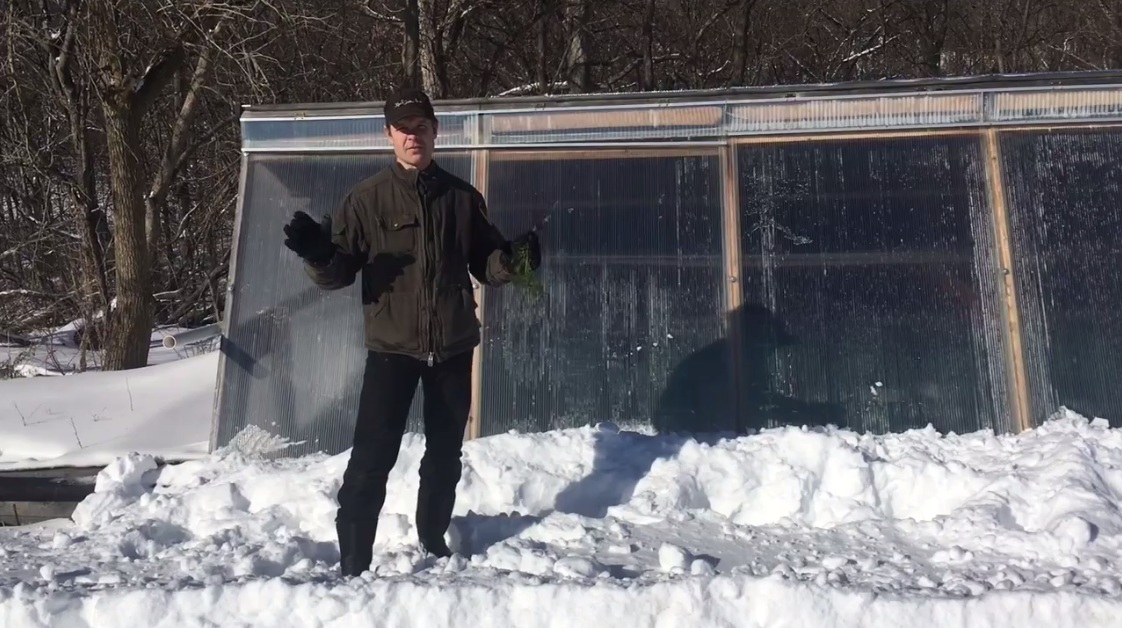

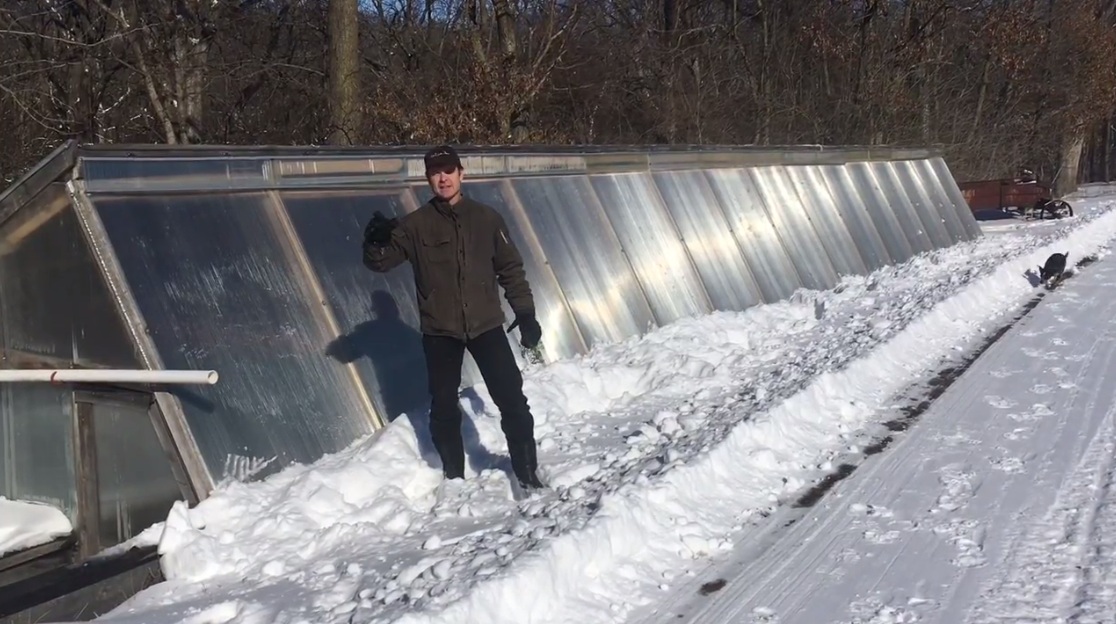

Farmer vor der steilen Fensterfront im Schnee 1,2 [98,99]

2-16. Prinzip: Dieses Walipini ist ein Prototyp - der Plan dafür war nur ein Blatt Papier
Viele von euch haben gefragt: "Hallo, können Sie einen Plan dafür schicken?" "Haben Sie ein pdf?" Also, wie ich schon gesagt habe: Das war ein Prototyp, das war der Beweis für das Konzept (15'31''). Ich mache keine Witze da, als ich sagte, ich bin einfach im Esszimmer mit einer französischen Ingenieurin hingesessen und in 2 Stunden ungefähr haben wir das auf einem Blatt Papier entworfen (15'40''). Und dieses Blatt Papier habe ich immer in meiner Hosentasche getragen und ist so ziemlich zerknittert. Das werden Sie ja wohl nicht wollen (15'44'').

2-17. Projekt: Ein ganzer Bauernhof mit Passiv-Energie
Wir versuchen nun ein neues Projekt, einfach, weil ich dieses Wissen mit der Welt teilen will (15'50''). Noch viel besser als die Pläne für dieses [Treibhaus]: Wir haben vor, uns komplett vom öffentlichen Netz abzukoppeln, wir werden vielleicht ein neues Grundstück erwerben, und wir werden einige verrückte Sachen realisieren, also mit Pferdekraft, und unser Haus und unser Walipini und jede neu Struktur wird auf diesem Typ Design beruhen, so dass wir auf dem gesamten Grundstück die passive Solarenergie nutzen (16'13''). Also, Sie können uns weiter zusehen und in den nächsten paar Jahren können Sie dieses Abenteuer mitverfolgen (16'18'').


Farmer mit Frau und Hund [100]


Siehe auch die Webseite der Red Gate Farm in Illinois: https://www.redgatefarmllc.com/home

Kommentar 1: Mehr Wärme im Treibhaus: Seitenwände auch aus Erde, das Hochbeet verdoppeln, Klaviermusik, Bananen und Papayastauden ohne Hochbeet
18.8.2022ca., Kontaktformular: https://www.redgatefarmllc.com/contact_us

Hallo, ich sehe dein Walipini-Grubentreibhaus. Um im nächsten Walipini mehr Wärme zu erhalten
-- kann man die Seitenwände auch aus Erde bauen, und
-- das Hochbeet kann man verdoppeln mit einem Hochbeet auch auf der anderen Seite, dann wird die Wärme im Innern insgesamt verdoppelt. Und
-- es sind Meldungen vorhanden die besagen, dass meditative Klaviermusik im Treibhaus Schädlinge abtötet wegen der Schwingungen. Und
-- wenn man Bananen und Papaya ziehen will etc., dann richtet man einfach einen Bereich ohne Hochbeet ein.

Ich denke, Winkel sind nicht so wichtig, aber die Erdmasse im Innern, das ist das Wichtigste. Farmers können 100m lange Schlauch-Wailipinis bauen, die ein ganzes Feld ersetzen.
Permakultur mit Erdkultur-Steigerung, indem die Wurzeln in der Erde gelassen werden, ist noch ein Element für mehr Fruchtbarkeit, und die Gemüse werden dann immer resistenter und grösser.
Schlussendlich ist ein 100m langes Schlauchtreibhaus mit sogar zwei Gräben und 4 Hochbeeten möglich, und 5 von denen können eine ganze Farm ersetzen, im Sommer UND im Winter.
Schönen Tag noch.


Kommentar 2: Das Wassersystem in 3 Teile aufteilen - die Form des Walipini 5:3
18.8.2022ca., Kontaktformular: https://www.redgatefarmllc.com/contact_us

Hallo Farmer von der Red Gate Farm, die Lösung für die Tanks ist wie die Lösung für die Hochbeete: Sie teilten das Hochbeet in 3 Abschnitte ein. Also teilt man auch die Tanks in 3 Sektoren ein und man verliert bei einer Reparatur nur 1/3. Man kann sogar 3 eigene Eingänge bei der Dachrinne anbringen, und wenn eine Reparatur stattfindet, kann man einfach ein Loch in der Rinne schliessen.
Natürlich brauchen 400 Pfund ein stabiles Fundament mit Ziegeln. Aber da gab es ein Walipini in Bozeman in Kanada:
https://www.youtube.com/watch?v=w1Aoj0QXrLM

Der Baumeister dort hat die Wasserfässer auf einem Hochbeet mit Holzumrandung hingestellt, und die Fässer lehnen an die Wand.
Das Prinzip ist immer dieses: Teile das Risiko auf, teile eine grosse Einheit in viele kleine Einheiten, so dass Reparaturen nicht dem Ganzen schaden.
Als Modell für ein neues Walipini, wenn ich Bauer wäre und viel Geld hätte, dann würde ich das Walipnii von Ladakh bauen.
https://www.solaripedia.com/files/1257.pdf [falsch, der Link ist das Walipini aus Bolivien von 2002]

aber dann mit Belüftungssystem, mit Ihrem Wassersystem, und mit Gräben im Boden, um die Hochbeete zu erhalten. Die Form sollte mindestens (meine Schätzung) im Verhältnis 5:3 sein, also bei 50m Länge sollte es mindestens 25m breit sein, um genügend Erdwände zu erhalten, die die Luft erwärmen.
Schönen Tag noch und Gratulation zu Ihrem Hof, Michael Palomino
Webseite mit Mutter Erde: http://www.med-etc.com/

Hier ist die Bauanleitung von Ladakh: https://ashdenawards.blogspot.com/2010/01/geres-constructing-solar-greenhouses-in.html


Hier ist das pdf über das Walipini von Ladakh: https://www.solaripedia.com/files/1087.pdf (61 Seiten)

Kommentar 3: Modifikation des Walipini von Ladakh und dann kommt das Patent
19.8.2022ca., Kontaktformular: https://www.redgatefarmllc.com/contact_us

Hallo, hier ist das Walipini von Ladakh mit der Dokumentation 61 Seiten starkes pdf von der NGO Geres:
https://www.solaripedia.com/files/1087.pdf
Wenn man dieses Modell modifiziert, das kommt exzellent raus, mit 2 oder 3 Gräben, und mit Ihrem Wassersystem und Belüftungssystem, immer aufteilen, nicht mehr als 5 Wasserfässer in einem Abschnitt miteinander verbunden. Da können Sie ein Patent dafür eingeben und denselben Business starten wie Michael Reynolds: Man verkauft Walipinis als Set. Man bietet 2 Grössen an, einmal 10x20m, und 50x35m. Sie werden so zum Walipini-Botschafter wie Reynolds für die Erdschiffe.
Schönen Tag noch, freundliche Grüsse nach Illinois.
Michael Palomino
