Energía sin fin:
central hidroeléctrica de corriente 03: boya
hidroeléctrica de corriente 02 - detalles
El pionero respecto a la boya de corriente
es el Sr. Fritz Mondl de Austria - página web: www.aqualibre.at
Pionero Sr. Fritz Mondl, retrato [18] - un prototipo de boya
hidroeléctrica de corriente, aquí el modelo con la mejor
producción eléctrica [8,15]
- página web: www.aqualibre.at
Ein Stromboje-Prototyp, da dreht sich
ein Propeller im Wasser [13,16] - Das
Stromboje-Gewinnermodell ist in der Donau installiert,
hinter einer Markierungsboje - Stromboje von Fritz Mondl
2017, Querschnitt mit Beschriftung: Bug, Seilrechen,
Einlauf, Generator, Rotor, Diffusor [28] - Die
Leistungssteigerung der Stromboje erfolgt exponentiell zur
Steigerung der Fliessgeschwindigkeit der Strömung: Bei
1,5m/s 10kW, bei 2m/s knapp 20kW, bei 2,5m/s 30kW, bei
3m/s 50kW, bei 3,5m/s 80kW, bei 3,75m/s 100kW [30]
La boya hidroeléctrica de corriente puede colocarse, por
ejemplo, en el Danubio, el Elba, el Rin, el Neckar, el Inn,
el Oder, el Neisse, el Aare, el Ródano, el Sena, el Po, en
España, en China, en India, en Tailandia, en el Nilo, etc.
22.12.2010: El pionero Fritz Mondl ha
desarrollado la boya hidroeléctrica de corriente: 1 boya
hidr. de corriente para 30 hogares [eso fue el desarrollo
en 2010].
Vídeo: boya hidr. de corriente (R) - reporte
para el premio de energía global (1'21'') (orig. alemán: Strom-Boje® - Bericht für EnergyGlobe
Award (1080p)
Vídeo: boya hidr. de corriente (R) - reporte para el
premio de energía global (1'21'')
https://www.youtube.com/watch?v=KmdXFILgJpo -
YouTube-Kanal AquaLibreAT
- hochgeladen am 22.12.2010
Fritz Mondl se formó como artista gráfico y diseñador
industrial. Hoy es autónomo (17''), vive en Viena y es
abuelo de 4 (22''). Una de sus aficiones es remar [por
ejemplo, en el Danubio] (25''). Está familiarizado con las
condiciones de flujo en los grandes ríos, conoce la fuerza
de la corriente (28'').
Mapa de Austria con la Baja Austria con la posición de
Joching [1] - Fritz Mondl, retrato [2] - Fritz Mondl
remando en el Danubio [3].
Durante un proyecto de construcción en el Danubio, una boya
fronteriza roja le dio una idea: había que poder "cosechar"
la energía de la corriente del Danubio directamente como
electricidad (37'').
Boya fronteriza en el Danubio [4] - Joching con hogares en
la orilla del Danubio [5] - Pionero Fritz Mondl, retrato
[6].
Primero construyó un prototipo de la boya actual (44'').
Página web: www.aqualibre.at - (44''). El prototipo pasó
todas las pruebas, incluso una inundación (47'').
El plano de una boya eléctrica del pionero Fritz Mondl [7]
- Una boya eléctrica suspendida en el Danubio [8] - El
catamarán con la boya hidroeléctrica flota en el Danubio
[9].
Pero la producción de la luz tenía todavía problemas (50'').
También expertos no sabían qué hacer. Entonces, se construyó
prototipos y variantes diversos (58''). Las pruebas tuvieron
lugar en la Asociación técnica nautica (orig. alemán:
Schifffahrtstechnische Versuchsanstalt) (1'2'').
El pionero Fritz Mondl con un compañero de trabajo
comprueba la producción de energía de una boya de
corriente [10] - El pionero Fritz Mondl con su teléfono
móvil [11] - Un prototipo de boya de corriente se baja al
agua con un gancho [12].
Y la sorpresa fue gigante: la variante con la predicción más
mínima de energía salió como la mejor de todas (1'9''). Eso
fue el paso decisivo.
Un prototipo de boya hidroeléctrica de corriente, una
hélice está girando en el agua [13] - Un prototipo de boya
hidr. de corriente, hay una cabeza que gira [14]
Un prototipo de boya hidroeléctrica de corriente, aquí
está el modelo con la mejor producción de electricidad
[15]
Desde entonces, una boya hidr. de corriente proporciona
electricidad a 30 hogares [este es el modelo de 2010]
(1'15''). No hay impactos negativos sobre la fauna en el
Danubio (1'20'').
2010: El modelo ganador de la boya hidroeléctrica de
corriente se instala en el Danubio, detrás de una boya de
señalización [16].
Conclusión: La boya hidroeléctrica de corriente con su
energía limpia puede instalarse en cualquier río grande
libre de hielo
Esta boya energética puede instalarse en cualquier río ancho
y libre de hielo para producir electricidad limpia: En
Europa, en Rusia, en Asia, en "América", en Australia, etc.
Michael Palomino, 8-9-2019
========
2010: Vídeo: El pionero Fritz Mondl
recibe el "Premio de energía global" de Austria
Vídeo: Energy Globe Award Austria
2010 (3'44'')
Vídeo: Energy Globe Award Austria 2010 (3'44'')
https://www.youtube.com/watch?v=VnPCDL2ee3E - canal de
YouTube: AquaLibreAT
- instalado el 28-11-2010
El pionero Fritz Mondl recibió el Premio Austriaco de la
Energía en 2010:
El pionero Fritz Mondl con el premio de energía "Energy
Globe" 2010 [17] - El pionero Fritz Mondl, retrato [18] -
El trofeo del premio de energía con la inscripción "Energy
Globe" [19].
========
[a partir de 2017: La boya hidroeléctrica de
corriente en forma de embudo
Se desarrolló una boya hidroeléctrica de corriente en forma
de embudo que produce mucha más electricidad. La salida de
la boya de corriente está diseñada como un embudo que
provoca la succión del agua al pasar por la boya de
corriente].
========
19-11-2017: El montaje de una boya de
corriente con una boya de señalización delante - vídeo del
pionero Fritz Mondl
La boya hidroeléctrica de corriente
- título del vídeo [con el modelo primero sin embudo]
[22] -- Con el modelo nuevo con embudo, el aumento de
potencia de la boya de corriente es exponencial al
aumento de la velocidad del flujo de la corriente: a
1,5m/s 10kW, a 2m/s algo menos de 20kW, a 2,5m/s 30kW,
a 3m/s 50kW, a 3,5m/s 80kW, a 3,75m/s 100kW [30] -- El
catamarán de servicio con la boya de corriente fija la
posición frente a la boya de señalización [40].
Vídeo: Boya hidroeléctrica montaje
y manejo (7'6'') (orig. alemán: Video: Strom-Boje Montage und
Betrieb)
Disfruta de las fotos de esta película de
animación inteligente:
Vídeo: boya de corriente. Viene la luz por la
corriente del río [20]
La boya de corriente, diseño del pionero Sr.
Fritz Mondl [21]
La boya hidroeléctrica de corriente - título del
vídeo [22]
Una boya de corriente en la orilla del río
donde la corriente es más fuerte 01 [23]
Una boya de corriente en la orilla del río
donde la corriente es más fuerte 02 [24]
Boya de corriente del Sr. Fritz Mondl de antes
de 2017, la vista submarina 01 medio lado [25]
Boya de corriente del Sr. Fritz Mondl de 2017,
vista submarina 02, desde atrás [26]
La boya de corriente en forma de embudo de Fritz
Mondl de 2017, vista desde arriba [27]

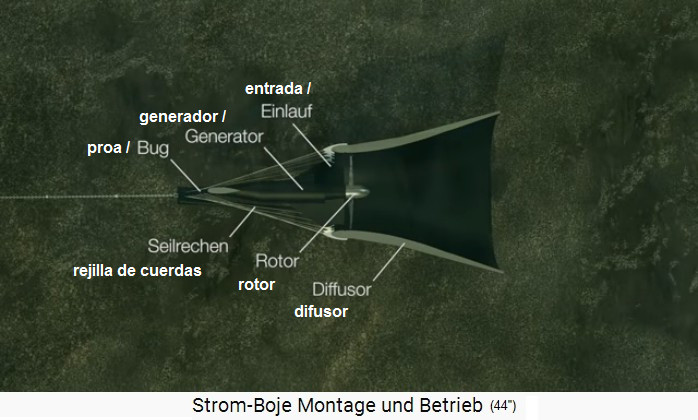

Boya de corriente de Fritz Mondl 2017, sección
transversal con etiquetado: proa, rastrillo de
cable, entrada, generador, rotor, difusor [28]

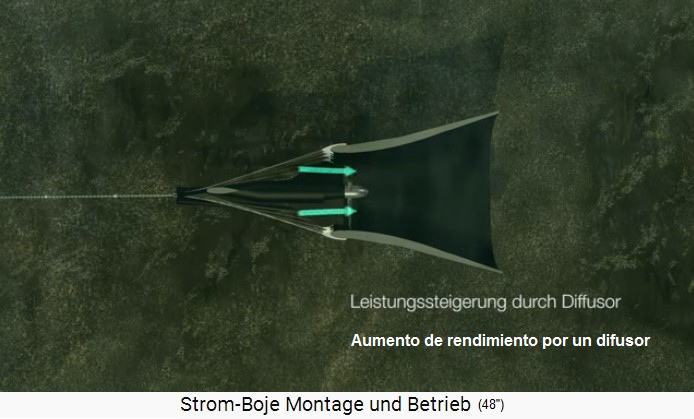

Boya de corriente de Fritz Mondl, vista desde
arriba, se consigue un aumento del rendimiento
instalando un difusor en forma de embudo [29]
Con este modelo nuevo en forma de embudo los
resultados son fenomenales:
El aumento de potencia de la boya de corriente
es exponencial al aumento de la velocidad del
flujo de la corriente: a 1,5m/s 10kW, a 2m/s
algo menos de 20kW, a 2,5m/s 30kW, a 3m/s 50kW,
a 3,5m/s 80kW, a 3,75m/s 100kW. [30]
La instalación de una
boya de corriente con una boya de
señalización en la parte delantera
1. Se fija una boya de señalización

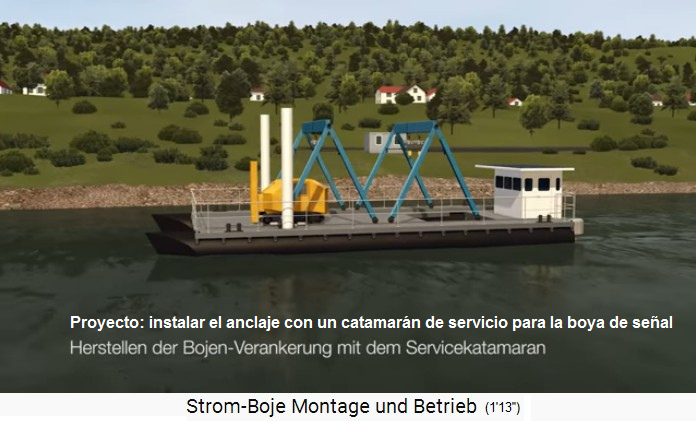

El catamarán de servicio
viene para la instalación del amarre de la
boya de señalización [31]

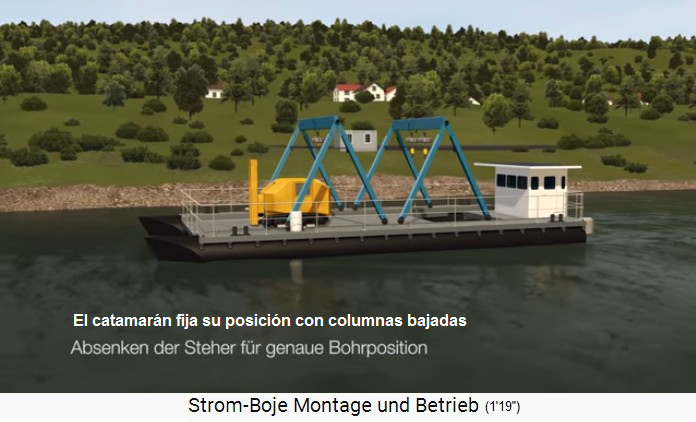

El catamarán de servicio con montantes rebajados
[32]
El catamarán de servicio con montantes
rebajados, visibilidad bajo el agua [33]

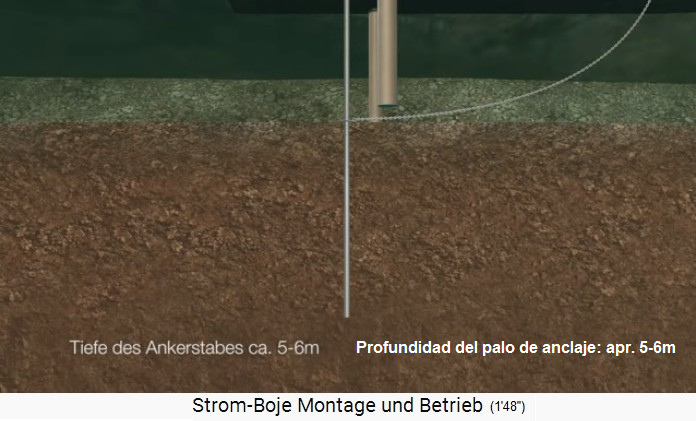

La pequeña draga coloca un tirante en el fondo
del río, a 5 o 6 metros de profundidad [34]

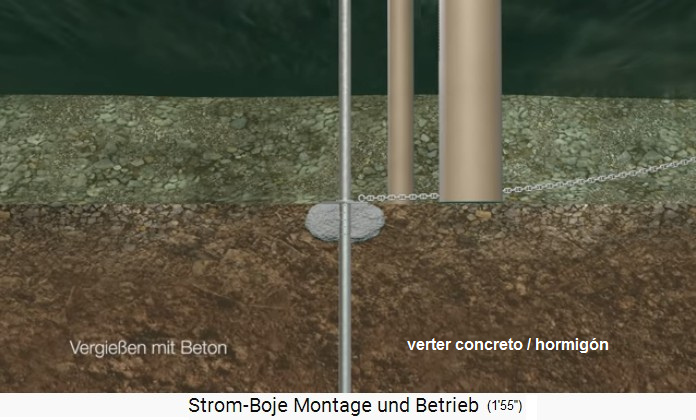

El tirante de la boya de señalización está
fundido con hormigón [35]
El tirante está aserrado [36]
Los montantes del
catamarán de servicio están replegados, la
boya de señalización está anclada [37]
2. La instalación de una boya de corriente
Llega el catamarán de servicio con la boya de de
corriente para producir luz [38]
Llega el catamarán de
servicio con la boya de corriente, vista
trasera al embudo de la boya [39]
El catamarán de servicio
con la boya de corriente fija la posición
frente a la boya de señalización [40]

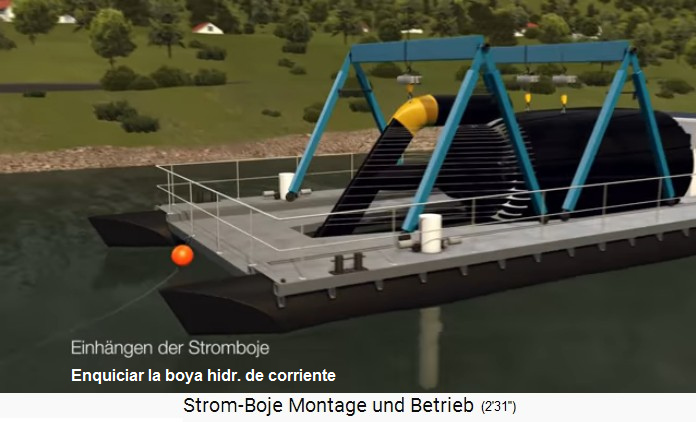

El catamarán de servicio
con la boya de corriente ha bajado sus
montantes y está fijado en su lugar [41]
La boya de corriente está conectada a una cadena
y a un cable de alimentación [42]
La boya de corriente de Fritz Mondl se baja al
agua [43]
Los montantes del catamarán de servicio se
retraen y el barco se va [44]

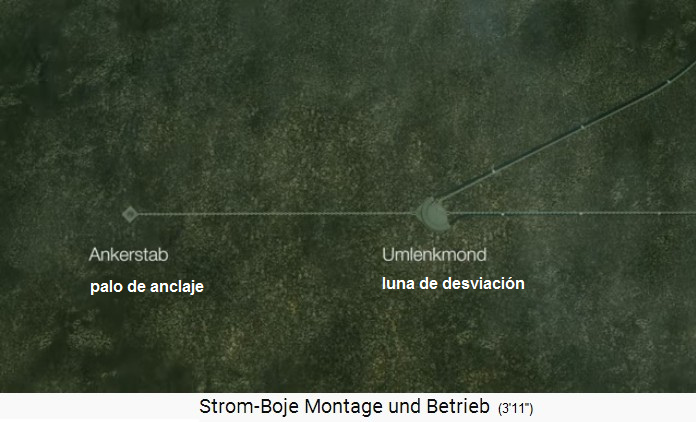

La cadena sube al tirante con una luna de
desviación [46]
La boya de corriente de Fritz Mondl en la
cadena, la vista desde arriba [45]

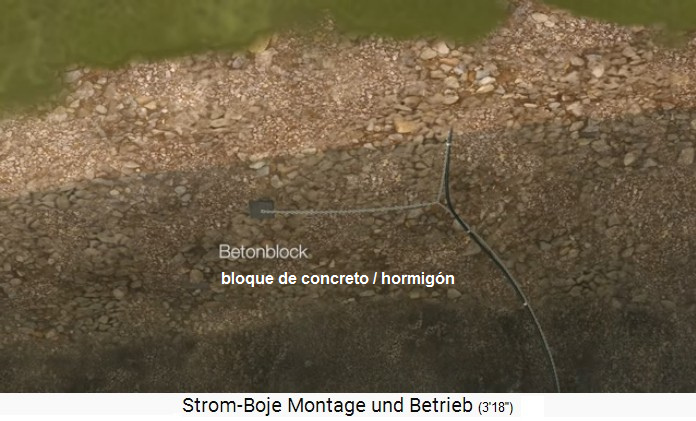

El cable de alimentación va a tierra a lo largo
de una cadena [47]

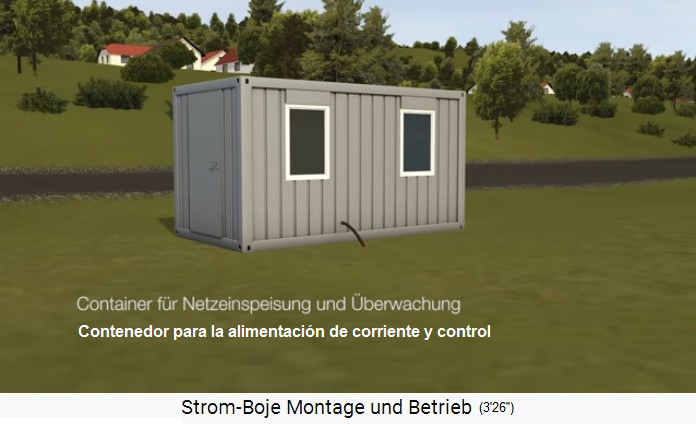

El cable de alimentación termina en un
contenedor para controlar la boya de corriente,
y aquí hay también la alimentación de la red
oficial con la luz producida [48]
3. La boya de corriente en aguas altas - sale
la posición sumergida

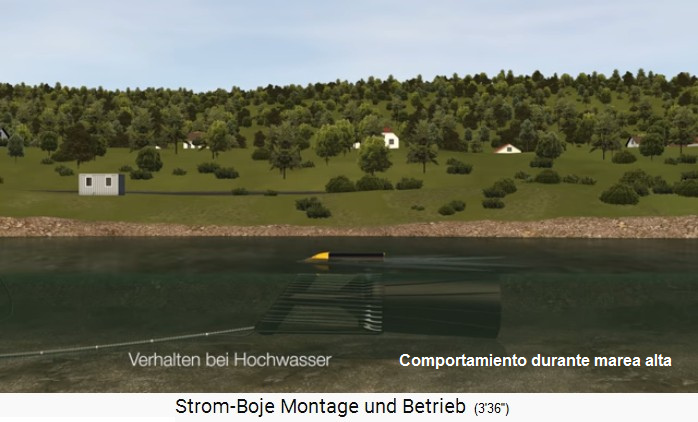

La boya del corriente de Fritz Mondl en
el río: Ahora viene una marea alta [49]

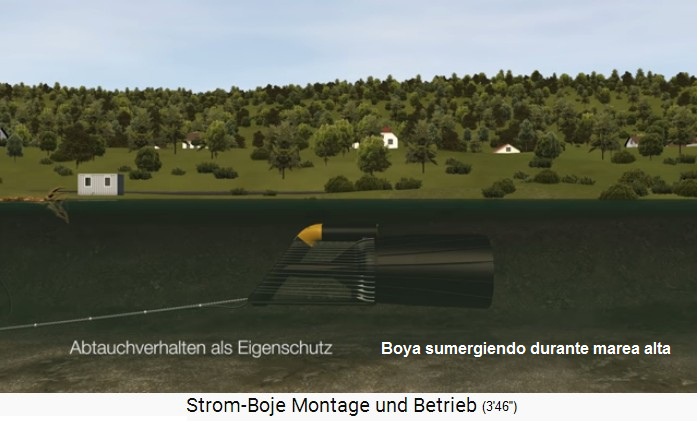

La boya de corriente con inmersión
durante una inundación para la
autoprotección 01: Llega un árbol
arrancado [50]
[La combinación de la
cadena con la fuerza del río
La combinación de la la cadena limitada con el
río más fuerte durante una marea alta resulta
que la boya de corriente sale sumergida
completamente].
La boya de corriente con inmersión durante una
inundación para la autoprotección 02: Los
objetos grandes pasan flotando por encima de la
boya de corriente [51]
Disminuye la marea alta: la boya del
corriente de Fritz Mondl sobrevive la
marea alta sin daño [52]
La boya de corriente de Fritz Mondl en
el río vuelve a su nivel normal [53]
4. El mantenimiento de una boya de corriente:
2 veces al año y después de cada marea alta

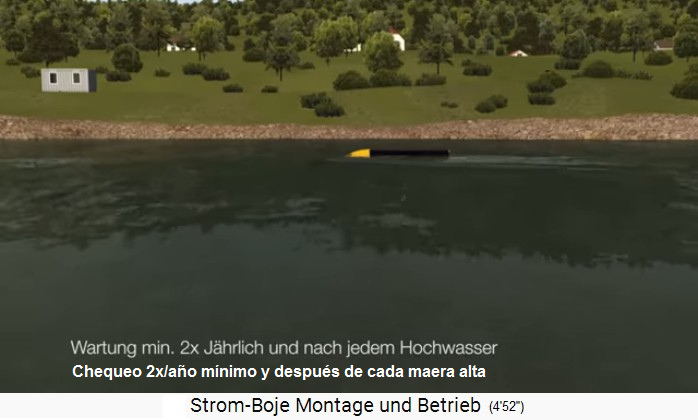

El mantenimiento de una boya de
corriente debe realizarse 2 veces al
año, y además después de cada marea alta
[54]

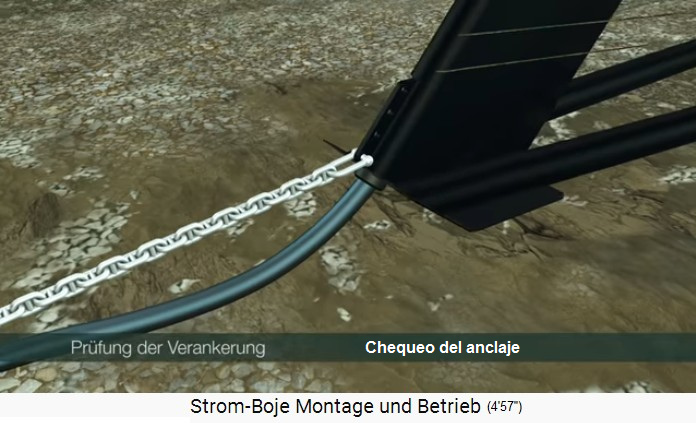

El mantenimiento de una boya de
corriente: chequeo del anclaje [55]

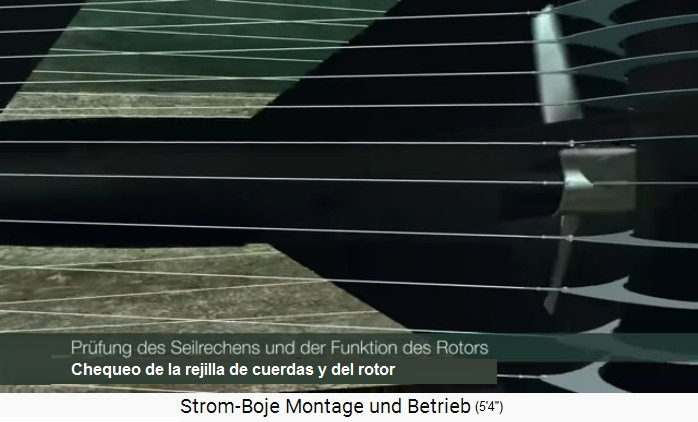

Mantenimiento de una boya de corriente:
chequeo de la rejilla de cuerdas y del
rotor [56]

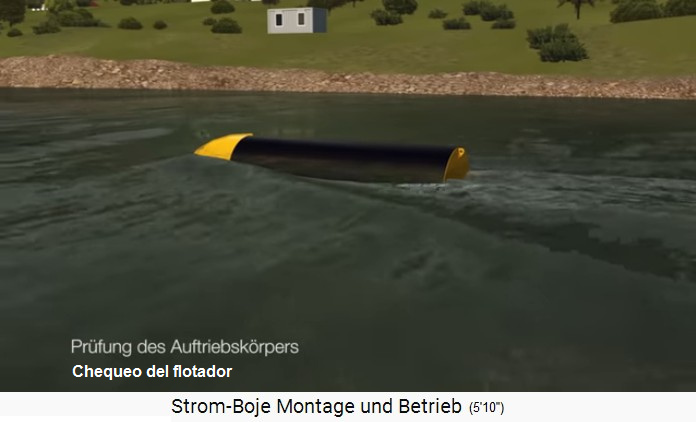

Mantenimiento de una boya de corriente:
chequeo del cuerpo flotador [57]
5. Seres humanos y animales pasan nadando la
boya de corriente sin daño

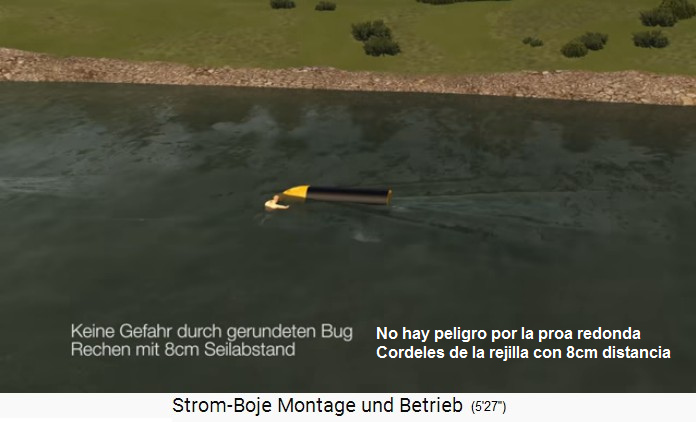

Una boya de
corriente no es un peligro para los
nadadores, el cuerpo flotador dirige a
los nadadores alrededor de la boya de
corriente [58]
Una boya actual
no es un peligro para un bote de
goma, el bote inflable conduce
sobre el cuerpo de flotabilidad
y se distrae a un lado
[59]

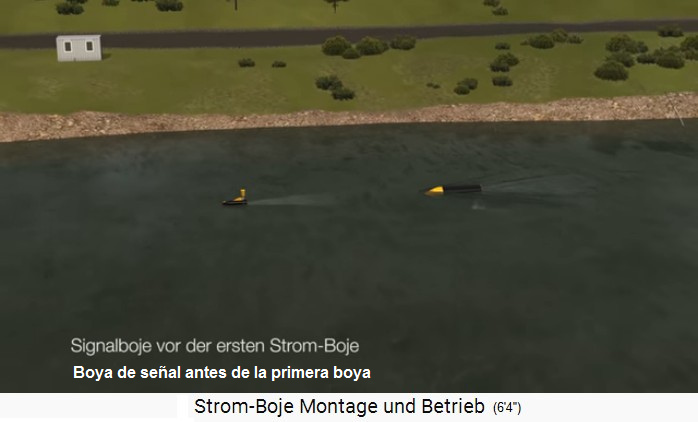

Delante de una primera boya de corriente
hay una boya de señalización [60]

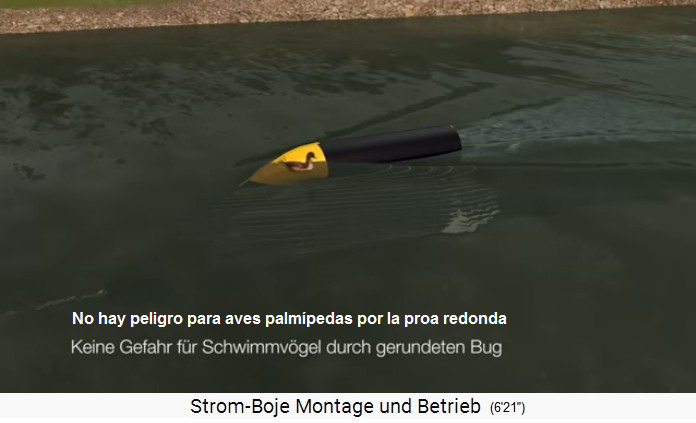

Una boya de corriente no es un peligro
para los patos o cisnes, el cuerpo
flotador los dirige más allá de la boya
de corriente [61]

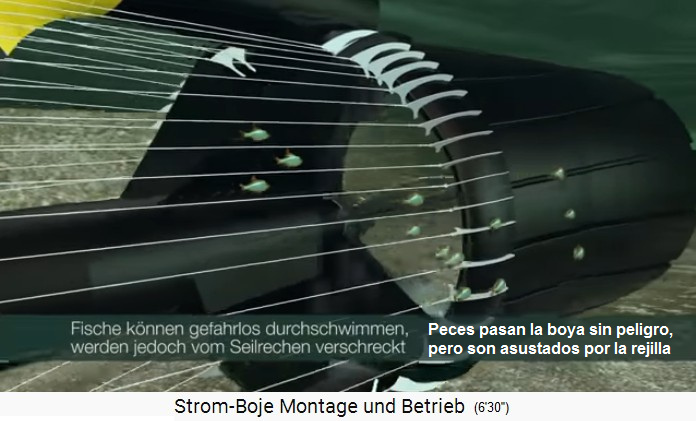

Una boya de corriente no es un peligro para los
peces, simplemente nadan a través de ella o son
repelidos por la rejilla de cuerda [62]
========
El desarrollo hasta 2017: 1 boya de energía puede
suministrar electricidad a hasta 100 hogares:
Alemania 25-05-2019: Se instalan 16 boyas
de corriente en el río Rin - hasta 100 hogares por boya
de corriente - el inventor Fritz Mondl tiene éxito: Loreley se une a la alta tecnología: los Strom-Bojen
austriacos conquistan el Rin (orig. alemán: Loreley trifft auf Hightech:
Österreichische Strom-Bojen erobern den Rhein)
original:
https://de.sputniknews.com/technik/20190525325038733-hightech-oesterreichische-strom-bojen-rhein/
enlace en el archivo de Internet: https://web.archive.org/web/20201125210659/https://de.sputniknews.com/technik/20190525325038733-hightech-oesterreichische-strom-bojen-rhein/
Traucción por Deepl:
Texto de la foto: El catamarán "Current Worker" trabajando
en el Rin a la altura de la roca de St. Goar.
Artículo:
<Valentin Raskatov Energía hidroeléctrica constante sin atascos,
consecuencias ecológicas ni peligro para los peces: esa
es la promesa de una boya de corriente de Austria.
Pronto 16 de estas boyas flotarán en el Rin y generarán
electricidad. Se prevé que uno solo de ellos pueda
abastecer hasta 100 hogares. Los trabajos de perforación
en el Rin ya están en marcha.
La energía hidráulica es una energía renovable. El
agua, embalsada por las presas, puede utilizarse cuando
se necesite y no depende de las condiciones
meteorológicas, como las turbinas eólicas y los paneles
solares. Sin embargo, las presas también traen
problemas. Además del reasentamiento forzoso masivo de
la población local, como en el caso de la presa china de
las Tres Gargantas, pueden desequilibrar ecosistemas
enteros: Los peces ya no pueden llegar a sus zonas de
cría, las bacterias peligrosas se acumulan en el agua
estancada, por no hablar del peligro de rotura de las
presas. Por razones como estas, las turbinas eólicas y
las plantas solares se construyen principalmente en
Alemania.
[El pionero Fritz Mondl con boyas de corriente en el
río Rin en Alemania].
Una tecnología procedente de Austria promete ahora la
vuelta de la energía hidroeléctrica y ya se ha asegurado
un lugar en el Rin, cerca de la famosa roca de Loreley.
La boya de corriente no cambia el comportamiento del
flujo del río, sino que utiliza el agua que fluye por él
para la generación constante de energía. "La boya de
corriente es hasta ahora la única pequeña central
eléctrica del mundo que funciona y utiliza la corriente
libre, sin ninguna intervención estructural en el río,
sin ninguna presa, sin ningún rastrillo, completamente
neutra y sin ningún peligro para todo tipo de seres
vivos y habitantes del río", el Sr. Fritz Mondl dijo a
Sputnik, el inventor de la boya.
[Velocidad mínima del flujo: 2m/s - hasta 100 hogares
- 3500 kilovatios hora / año - profundidad media de
2,5 a 3m]
Con una potencia nominal de 70 kilovatios, la boya de
once metros de largo podría generar hasta 300 megavatios
hora o abastecer de 70 a 100 hogares con 3500 kilovatios
hora al año cada uno, según la "calidad del sitio". La
"calidad" se refiere principalmente a la velocidad del
flujo, que debe ser superior a dos metros por segundo o
7,2 kilómetros por hora para que una boya sea
económicamente viable. Además, la boya necesita una
profundidad mínima de 2,5-3 metros de la masa de agua en
una media anual en la que se utiliza. Con la marea alta,
se eleva automáticamente sobre la cadena que lo ancla al
fondo.
[Modelo "boya de corriente 3" en grandes ríos con
hasta 250.000kWh - 350 boyas de corriente en el el
paisaje de Wachau en Austria - 16 boyas de corriente
en el río Rin]
La "boya de corriente 3" fue originalmente diseñada para
grandes ríos como el Danubio o el Inn, subraya Mondl.
Allí podría generar entre 200.000 y 250.000 kilovatios
hora al año. "En el paisaje de Wachau, podríamos hacer
que toda la región se autoabasteciera de electricidad
con 350 boyas eléctricas", dice Mondl. Pero aparte de un
prototipo de boya que se utiliza en el Danubio desde
2016, ninguna otra boya ha llegado a los ríos de
Austria. Esto se debe a los innumerables requisitos
legales, dice Mondl. En Alemania son mucho menos
onerosas, por lo que se construirá el primer parque
acuático de un total de 16 boyas en el Rin.
[Rin: programa alemán de pruebas con cámaras para
controlar el comportamiento de los peces en el Rin
alrededor de una boya de corriente]
O más bien, está en proceso de creación. Porque la empresa
del Reno Central de Luz "MittelrheinStrom UG" ya tiene los
primeros ocho anclajes perforados allí y está a la espera
de las boyas de corriente, que se entregarán en medio año,
dice a Sputnik el cofundador de MittelrheinStrom, Norbert
Burkart. Sin embargo, la compañía eléctrica va a recibir
próximamente un modelo de preserie de la boya, con el que
cumplirá los requisitos: Esto incluye el seguimiento de
los peces con una cámara y una red para comprobar cómo
afecta la tecnología a los habitantes nadadores del Rin.
"Antes había muchos molinos de barcos en el Rin", dice
Burkart. Estaba muy interesado en estos molinos y al mismo
tiempo se preguntaba cómo se podría aprovechar la
corriente en nuestra época. Al mismo tiempo, Mondl estaba
teniendo un gran éxito con su boya. A partir de 2010, las
dos empresas estuvieron en contacto por este motivo.
Mondl opina con razón: "El Sr. Burkart puede generar sin
duda entre 300.000 y 350.000 kilovatios hora al año en el
emplazamiento con su MittelrheinStrom UG". Pero eso podría
no ser lo más importante, después de todo, la región está
bien abastecida. Estos parques tienen sentido sobre todo
en relación con el cambio a las energías renovables,
porque a diferencia del sol y el viento, el agua del Rin
fluye constantemente. Esto hace que la boya eléctrica sea
"capaz de carga base" y pueda proporcionar la base del
suministro eléctrico incluso cuando el tiempo no acompañe.
[Costes: 1a boya de corriente para 350.000¤ - en
producción en masa 1a boya de corriente 200.000¤ - en 9
meses se produce la energía que fue necesaria para la
producción de una boya de corriente]
Originalmente, una boya de este tipo cuesta 350.000 euros,
pero en la producción en serie el precio debería bajar
hasta 200.000 euros, señala Mondl. Trasladado a la
rentabilidad, esto significa: "Generamos la energía
necesaria para producir la boya eléctrica en unos nueve
meses". Las propias boyas deberían poder estar en uso
durante al menos 25 años. Están fabricados en acero y
polietileno y sólo es necesario el mantenimiento de dos
rodamientos sustituibles cada 100.000 horas de
funcionamiento, afirma Mondl.>
El pionero
respecto a la boya de corriente es el Sr. Fritz
Mondl de Austria - página web: www.aqualibre.at
-- 22.12.2010: El pionero Fritz Mondl ha
desarrollado la boya hidroeléctrica de
corriente: 1 boya hidr. de corriente para 30
hogares [eso fue el desarrollo en 2010]. --
Conclusión: La boya hidroeléctrica de corriente
con su energía limpia puede instalarse en
cualquier río grande libre de hielo -- 2010:
Vídeo: El pionero Fritz Mondl recibe el "Premio
de energía global" de Austria Vídeo:
Energy Globe Award Austria 2010 (3'44'') -- a
partir de 2017: La boya hidroeléctrica de
corriente en forma de embudo -- 19-11-2017: El
montaje de una boya de corriente con una boya de
señalización delante - vídeo del pionero Fritz
Mondl -- Vídeo: Boya hidroeléctrica montaje y
manejo (7'6'') -- La instalación de una boya de
corriente con una boya de señalización en la
parte delantera 1. Se fija una boya de
señalización -- 2. La instalación de una boya de
corriente -- 3. La boya de corriente en aguas
altas - sale la posición sumergida -- La
combinación de la cadena con la fuerza del río
-- 4. El mantenimiento de una boya de corriente:
2 veces al año y después de cada marea alta --
5. Seres humanos y animales pasan nadando la
boya de corriente sin daño --
Alemania 25-05-2019: Se instalan 16 boyas de
corriente en el río Rin - hasta 100 hogares por
boya de corriente - el inventor Fritz Mondl
tiene éxito: Loreley se une a la alta
tecnología: los Strom-Bojen austriacos
conquistan el Rin
![La boya hidroeléctrica de corriente - título
del vídeo [con el modelo primero sin embudo]](../d/stroemungskraftwerke003-strombojen02-m-details-d/022-Dt-ESP-video-boya-hidroelectrica-de-corriente-titulo-c-pagina-web-www-aqualibre-at.jpg "La boya hidroeléctrica de corriente - título
del vídeo [con el modelo primero sin embudo]")
