Energie ohne Ende: Strömungskraftwerke 03: Strombojen 01

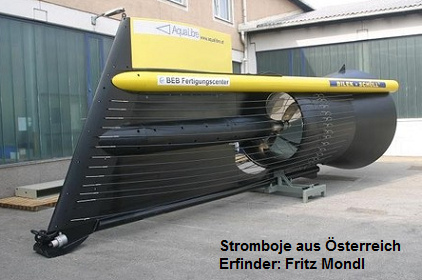

Stromboje, Strömungsboje vor dem Transport [1]

von Michael Palomino (2014 / 2022)

Teilen / share:

Facebook

Energie ohne Ende: Strombojen 01

Die geniale und umweltfreundliche Stromboje (Erfinder: Fritz Mondl, Österreich)

Diese Stromboje ist für alle diejenigen Orte interessant, wo ein Fluss mit ca. 2-3 m Tiefe mit einer mittleren bis starken Strömung existiert.

Stromboje, Strömungsboje vor dem Transport [1]

Die Modelle sind jeweils verschieden.

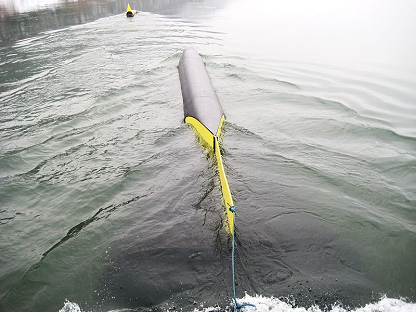

Stromboje im Fluss [2]

Die Stromboje ist eine relativ neue Erfindung von 2006 und kommt aus Niederösterreich von der Firma "Aqua Libre Energieentwicklungs GmbH" [web08]. Der Erfinder Fritz Mondl kommt aus Wien. Bei einem Bauprojekt in Joching zwischen Spitz und Dürnstein an der Donau vor Wien in der Wachau erkannte er die Strömung beim Rudern und an Bojen und entwickelte mit technischen Anstalten zusammen die Stromboje [web13].

Karte von Österreich mit der Landschaft "Wachau" an der Donau vor Wien, Österreich [3]

Ein anderes Video meint, beim Kanufahren habe Mondl seinen "Geistesblitz" gehabt [web14, 0-2min.]. Es ist schon eine Kunst, gegen die Strömung zu paddeln, um dabei nicht zurückgetrieben zu werden [web14, 6min.40-60sek.]. Der Geistesblitz von Herrn Mondl ist genial. Klein aber fein, erneuerbare Energie vom Feinsten aus Österreich:

Joching, Sicht von der Donau aus [4]

Fritz Mondl (mit Bart), der Erfinder der Stromboje, Grafiker, und Industrie-Designer [5]

Beim Rudern auf der Donau spürt man den Strömungswiderstand [6]

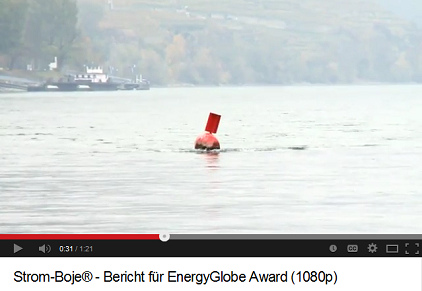

An einer Boje in der Donau bei Joching sieht man den Strömungswiderstand [7]

Video: Strom-Boje (R) - Bericht für EnergyGlobe Award (1080p) (2min.)
(http://www.youtube.com/watch?v=KmdXFILgJpo)

Video: Strom-Boje auf Servus TV 10.2011 (7min.30sek.)
(http://www.youtube.com/watch?v=5Rec8UlPdS0)

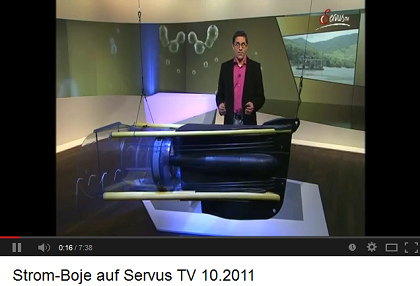

Die Stromboje bei einer Fernsehsendung von Servus TV von 2011 [8]

Fritz Mondl im Film von Servus TV, der Erfinder der Stromboje auf der Donau [9]

Für Checks und Reparaturen an Strombojen wird ein Katamaran benutzt. Die Boje ist hinten am Heck mit einer Ankerkette am Flussboden befestigt - an einem eingeschlagenen Pfahl. Eine Verdoppelung der Strömung hat eine Verachtfachung der Leistung zur Folge. Das Stromkabel wird an der Ankerkette befestigt und geht dann über den Flussboden an Land, kann auch problemlos unterirdisch verlegt werden. Die kleinen Modelle der Strombojen liefern 30 kW pro Tag (ca. 30 Haushalte), die grosse Stromboje liefert 75 kW pro Tag (ca. 75 Haushalte) [web14, 1-5']. Die Stromboje gewinnt die Energie, die ein Kanufahrer oder Ruderer gegen die Strömung braucht, um nicht von der Strömung zurückgetrieben zu werden [web14, 6'30''-7'15''].

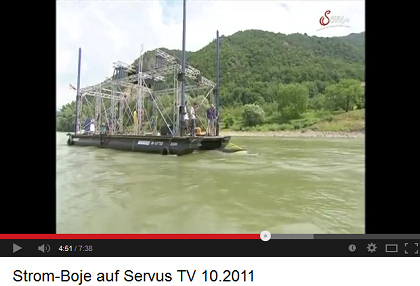

Der Katamaran für den Strombojen-Check [10]

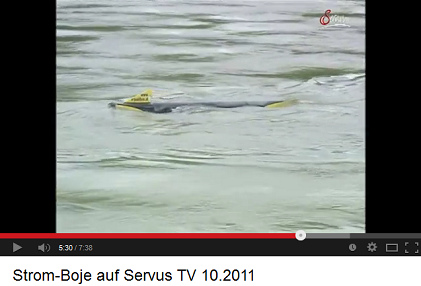

Stromboje in der Donau [11]

Aus dem Video: Video: Strom-Boje® - Bericht für österreichischen Klimaschutzpreis 2010:

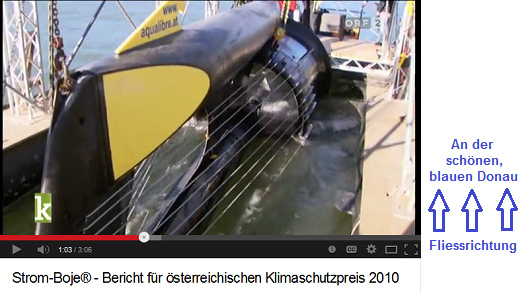

Stromboje noch halb im Katamaran und schon halb in der Strömung [12] [web15]

Stromboje noch halb in der Strömung im Katamaran 02 [13] [web15]

Video: Strom-Boje® - Bericht für österreichischen Klimaschutzpreis 2010
(http://www.youtube.com/watch?v=n0FqCJJURFU)

9 Meter lang, 3 Meter breit. Die Stromboje wird an einer Ankerkette an einer Kette befestigt [web09].

Für eine rentable Nutzung der Strom-Boje ist eine Mindestwassertiefe von 2 bis 3 Meter und eine Mittlere Strömungsgeschwindigkeit Voraussetzung [web08]. Dabei sind Strombojen absolut umweltschonend, sind "sanfte Kraftwerke" [web11].

[14]

Die Produktionsstätte der Stromboje liegt südöstlich von Wien: Adresse und Kontakt:

Aqua Libre Energieentwicklungs Gmbh | Bäckerstraße 1 | A-2433 Margarethen am Moos | Österreich | Tel.: +43(1)865 42 63-25 | E-Mail: f.mondl@aqualibre.at | Webseite: http://www.aqualibre.at

<Die Strom-Boje wird so platziert, dass sie bei niederem bis hohem Mittelwasser leicht unterhalb der Wasseroberfläche schwimmt und von einer Ankerkette an dem Punkt mit der günstigsten Strömung gehalten wird. Die baulichen Maßnahmen im Fluss bestehen in einem eingeborten Ankerstab und der Energieabführung.> [web08]

Hochwasser: Noch mehr Strom!
Während alte Flusskraftwerke bei Hochwasser abgeschaltet werden müssen oder beschädigt werden, übersteht die Stromboje ein Hochwasser unbeschadet und Bäume und anderes Treibgut schwimmen über sie hinweg [web08]. Bei Hochwasser ist die Strömung sehr stark und die Leistung der Stromboje kann sogar bis um das Doppelte ansteigen, von 13 auf bis 30 kW pro Tag [web10], Strom für 30 Haushalte [web12].

Die günstigsten Strömungsplätze finden
Die Strombojen sind ausserhalb der Schifffahrtsrinnen installiert. Für das Auffinden der besten Strömungsplätze wurde eine spezielle GPS-Sonde konstruiert, die durch die Donau treibt und dabei Position und Geschwindigkeit aufzeichnet [web14, 5-6'].

Keine Verletzungen
Der Rotor der Stromboje ist auch so geformt, dass Fische nicht verletzt werden, wenn sie zufälligerweise einmal innen durch die Boje schwimmen [web14, 6'0-40''].

Weltrekord während des Hochwassers von 2010
Eine solche Stromboje wurde in der Donau vor Wien in der Region "Wachau" installiert. Beim Hochwasser der Donau von 2010 in der Wachau wurde dabei ein neuer Weltrekord aufgestellt: <Der Weltrekord für Wasserkraft in freier Strömung von 3 kW /m² wurde weit überschritten: auf 10 kW /m² Rotorfläche bei 3m/s [10,8 km/h].> [web10].

500 Strombojen für 35.000 Haushalte

Daten aus dem Video: Video: Strom-Boje® - Bericht für österreichischen Klimaschutzpreis 2010 [web15]:

Mit 500 Strombojen könnte die ganze Region "Wachau" mit Strom versorgt werden und eine Autarkie für 35.000 Haushalte beim Strom erreicht werden (1'0-33''). Die Bojen überstehen alle Hochwasser, auch wenn alle anderen Kraftwerke bereits abgestellt werden müssen (1'35-48''). Auch 4 Meter pro Sekunde [14,4 km/h] sind kein Problem (1'50''-2'12''). Die Boje passt sich dem Pegelstand an, statt den Pegelstand zu verändern. Fische und Schwimmer können sich an der Boje nicht verletzen, wurde alles getestet. Die Unsichtbarkeit der Boje kommt bei der Bevölkerung gut an, und sogar die Fischer sind zufrieden, dass die Fische keinen Schaden nehmen (2'12-51''). 2010 stand noch eine grössere Boje und ein höherer Wirkungsgrad auf dem Plan. Das Prinzip ist simpel und einfach: "Aussetzen - verankern - anstecken. Und schon gibt's reinen Ökostrom." (2'51''-3'6'').

<< >>
